Инструкция по эксплуатации Philips 190SW9FS
Страница 41
Питание
100 ~ 240 VAC, 50/60 Кг
Энергопотребление
36W* (тип.)
Температура
0° C to 40 ° C (рабочая)
-20° C to 60° C (хранение)
Относительная влажность
20% to 80%
Система MTBF
50К часов (CCFL 40К часов)
*
Указанные данные могут изменяться без уведомления.
1440 x 900,
стандартный размер, контраст 50%, макс. яркость, 6500° Kполная модель белого.

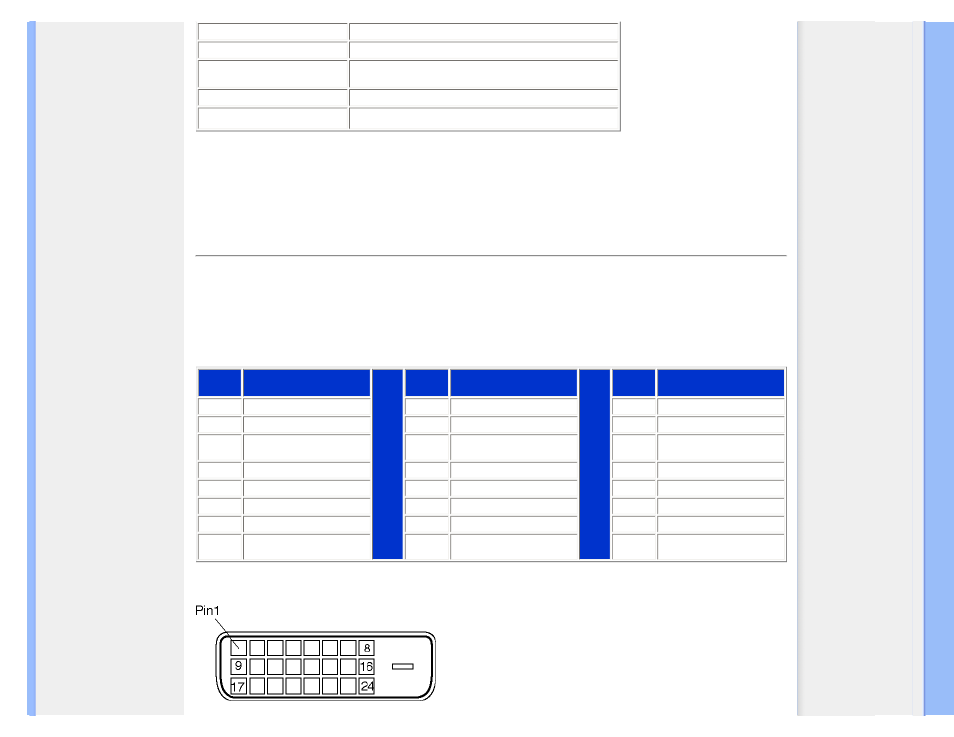

Назначение штифтов
Цифровой коннектор содержит 24 сигнальных контакта, организованных в три ряда по восемь контактов в
каждом. Назначение сигнальных штифтов приводится в нижеследующей таблицк:
№
Штифта Назначение сигнала
№
Штифта Назначение сигнала
№
Штифта Назначение сигнала
1
T.M.D.S. Данные 2-
9
T.M.D.S. Данные 1-
17
T.M.D.S. Данные 0-
2
T.M.D.S. Данные 2+
10
T.M.D.S. Данные 1+
18
T.M.D.S. Данные 0+
3
T.M.D.S. Данные 2/4 Экран
11
T.M.D.S. Данныnnectе 1/3
Экран
19
T.M.D.S. Данные 0/5 Экран
4
Нет соединения
12
Нет соединения
20
Нет соединения
5
Нет соединения
13
Нет соединения
21
Нет соединения
6
DDC Синх.
14
Питание +5V
22
T.M.D.S. Синх. экран
7
Данные DDC
15
Заземление (для +5V)
23
T.M.D.S. Синх.+
8
Нет соединения
16
Определение <горячего>
подключения
24
T.M.D.S. Синх.-
