70
Системная плата
8 Выполните инструкции, описанные в шаг 5 - шаг 6 в разделе «Снятие
9 Снимите блок радиатора. См. раздел «Снятие блока радиатора» на стр. 45.
10 Снимите процессор. См. раздел «Снятие модуля процессора» на стр. 47.
11 Снимите мини-плату. См. раздел «Снятие мини-платы» на стр. 25.

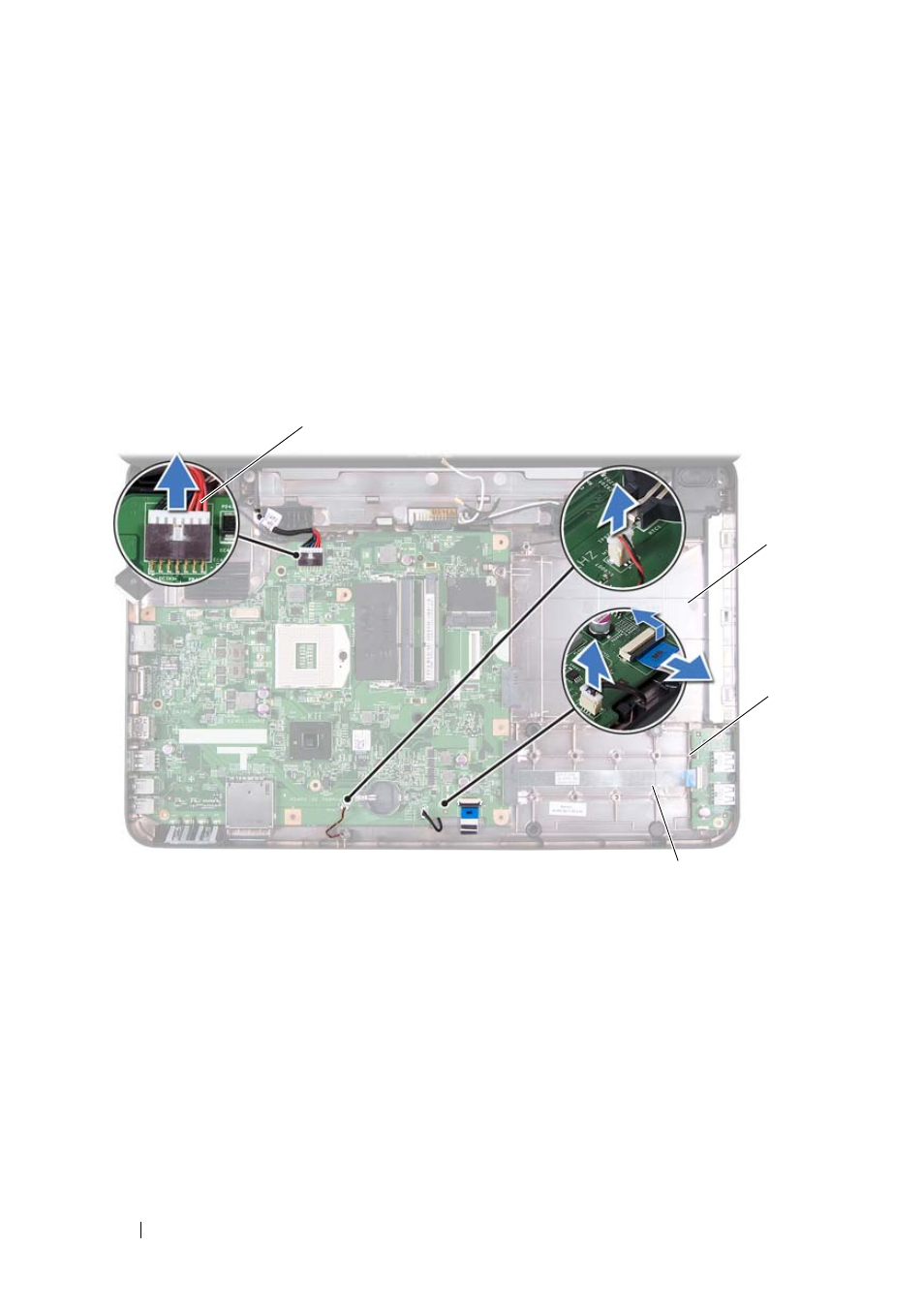

12 Отсоедините кабель динамиков, кабель платы USB, кабель микрофона и
кабель адаптера переменного тока от разъемов на системной плате.
13 Открутите два винта, которыми системная плата крепится к корпусу
компьютера.
14 Приподнимите системную плату под углом и извлеките ее разъемы из гнезд
на корпусе компьютера.
1
кабель динамиков
2 кабель платы USB
3
кабель микрофона
4 кабель адаптера переменного тока
4
3
2
1
