Страница 17
5.
Выверните восемь винтов
, которыми панель дисплея крепится к задней крышке дисплея.
6.
Снимите панель дисплея с задней крышки дисплея
.
7.
Запомните
, как антенные кабели мини-платы и кабель дисплея уложены в направляющих желобках в шарнирах дисплея, и извлеките их из
желобков
.
8.
Переверните панель дисплея и положите ее на чистую поверхность
.
9.
Извлеките кабель дисплея
(см. раздел
).
10.
Извлеките скобы панели дисплея
(см. раздел
Установка панели дисплея
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Установите скобы панели дисплея
(см. раздел
3.
Установите кабель дисплея
(см. раздел
4.
Подсоедините кабель камеры к разъему на модуле камеры
.
5.
Продолжите кабель дисплея и антенные кабели мини
-платы через направляющие на задней крышке дисплея.
6.
Совместите отверстия для винтов на панели дисплея с резьбовыми отверстиями на задней крышке дисплея и вверните обратно восемь винтов
.
7.
Установите на место лицевую панель дисплея
(см. раздел
Установка лицевой панели дисплея
8.
Установите на место дисплей в сборе
).
Кабель дисплея
Извлечение кабеля дисплея

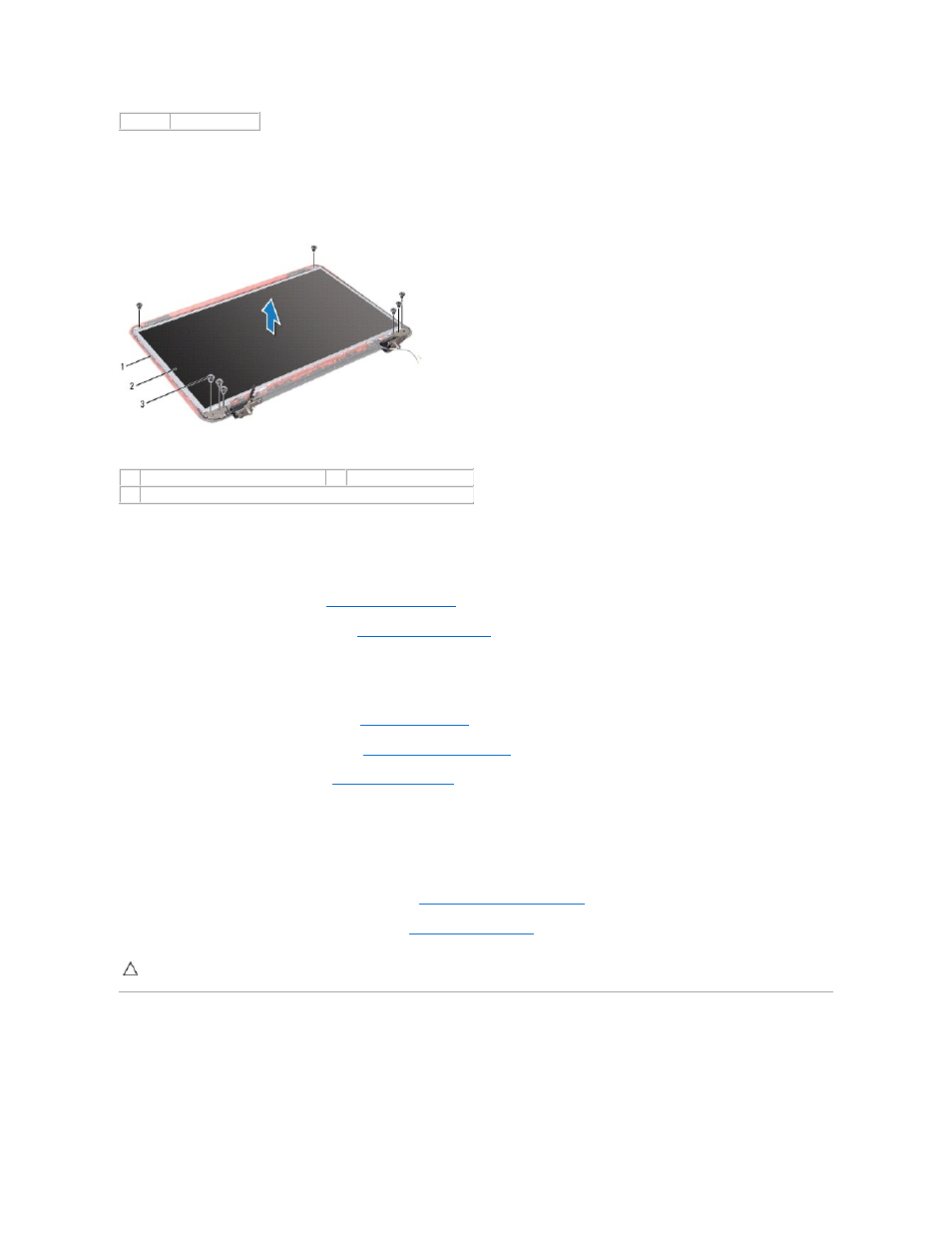

1
модуль камеры
1
задняя крышка дисплея
2
панель дисплея
3
винты
(8)
ВНИМАНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что ни один винт не остался случайно внутри
корпуса
. В противном случае можно повредить компьютер.
