Инструкция по эксплуатации Dell U2412M Monitor
Страница 9

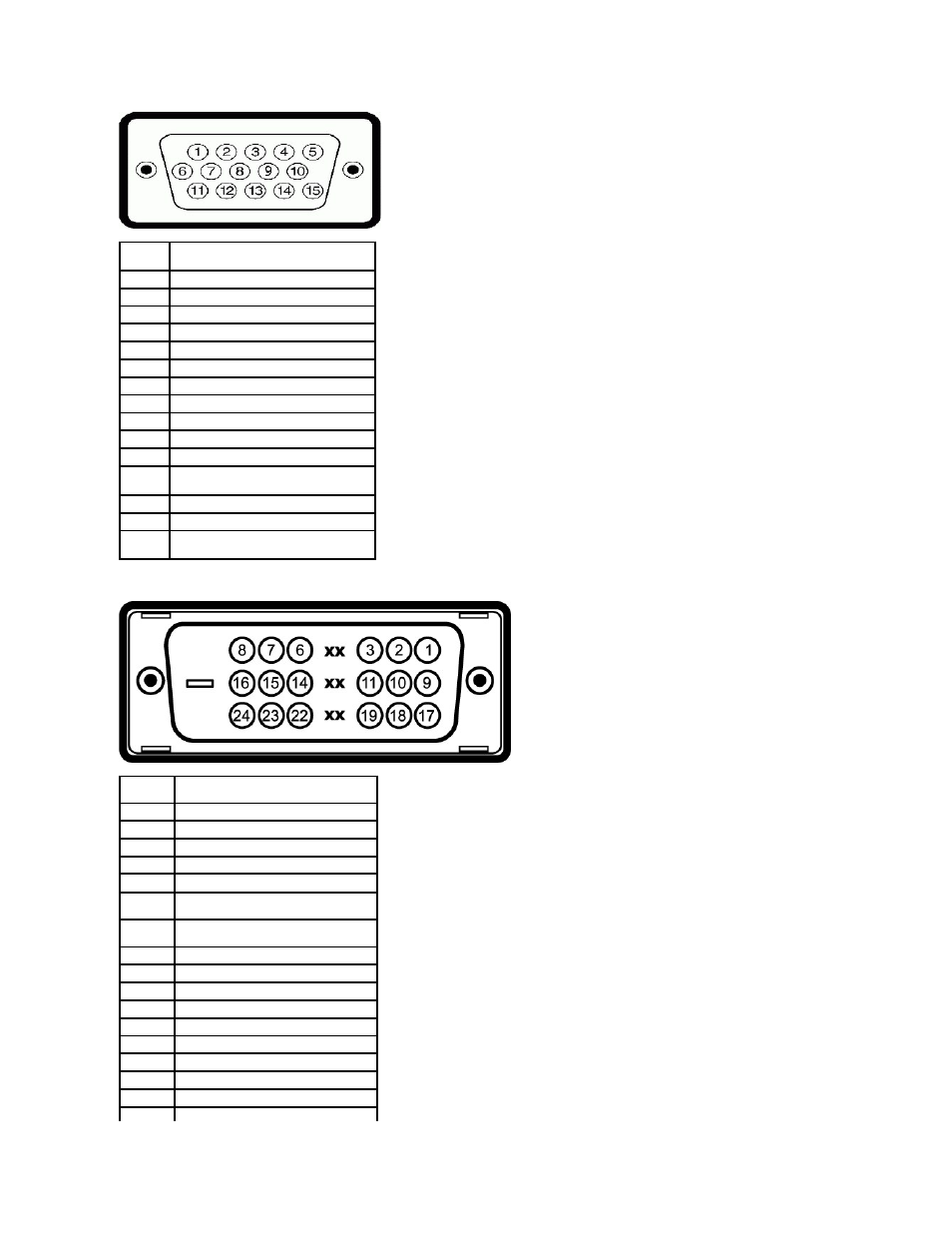

Разъем
DVI
Номер
контакта
Сторона
15-контактного разъема
подключенного сигнального кабеля
1
Видео
- красный
2
Видео
- зеленый
3
Видео
- синий
4
Общий
5
Самопроверка
6
Общий
- красный
7
Общий
- зеленый
8
Общий
- синий
9
Компьютер
5 В/3,3 В
10
Общий
- синхронизация
11
Общий
12
Данные цифрового преобразователя
данных
13
Строчная синхронизация
14
Кадровая синхронизация
15
Тактовая частота цифрового
преобразователя данных
Номер
контакта
24Сторона-контактного разъема
подключенного
сигнального кабеля
1
TMDS RX2-
2
TMDS RX2+
3
Общий
TMDS
4
Не подсоединен
5
Не подсоединен
6
Тактовая частота цифрового
преобразователя данных
7
Данные цифрового преобразователя
данных
8
Не подсоединен
9
TMDS RX1-
10
TMDS RX1+
11
Общий
TMDS
12
Не подсоединен
13
Не подсоединен
14
Питание
+5 В/+3,3 В
15
Самопроверка
16
Определение
"горячего" подключения
17
TMDS RX0-
