Извлечение батарейки типа «таблетка, Установка батарейки типа «таблетка, Извлечение – Инструкция по эксплуатации Dell Latitude 3540
Страница 23: Батарейки типа «таблетка, Установка, Извлечение батарейки типа « таблетка, Установка батарейки типа « таблетка
a) плату WLAN
b) упор для рук
c) клавиатуру
d) оптический дисковод
e) жесткий диск
f) модуль памяти
g) cъемную панель
h) батарею
i) карту SD
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
батарейки типа «таблетка»
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) батарею
b) cъемную панель
c) модуль памяти
d) жесткий диск
e) оптический дисковод
f) клавиатуру
g) упор для рук
h) плату WLAN
i) системную плату
3.
Переверните
системную плату и поместите ее на плоскую поверхность.
4.

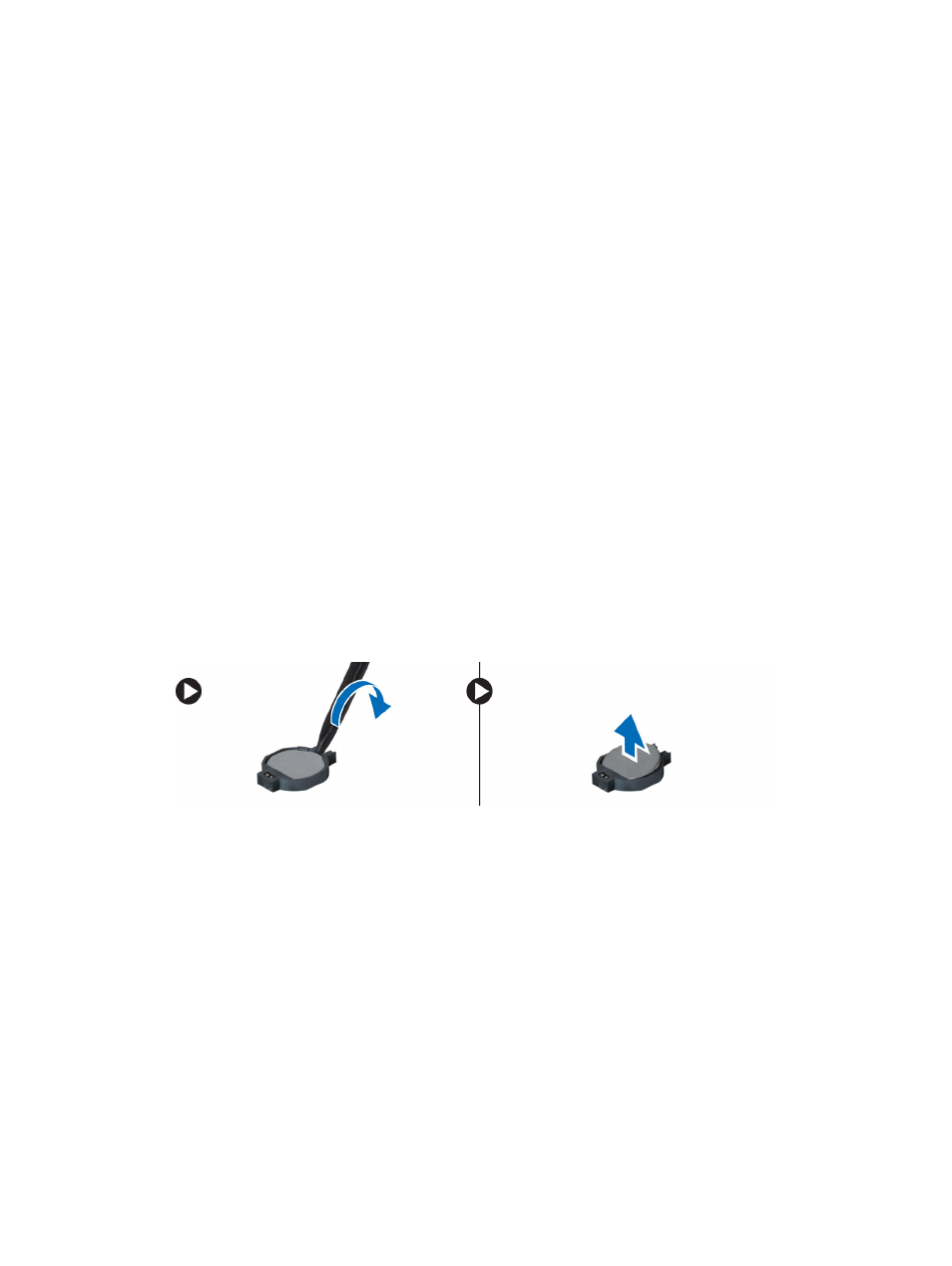

Извлеките
батарею типа «таблетка» из системной платы.
Установка
батарейки типа «таблетка»
1.
Установите
батарейку типа «таблетка» на место.
2.
Установите
:
a) системную плату
b) плату WLAN
c) упор для рук
d) клавиатуру
e) оптический дисковод
f) жесткий диск
g) модуль памяти
h) cъемную панель
i) батарею
23
