Назад на страницу содержания



Платы PCI и PCI Express

Руководство по обслуживанию Dell™ Inspiron™ 580s



Извлечение плат

PCI и PCI Express



Установка плат

PCI и PCI Express



Настройка компьютера после извлечения или установки платы

PCI/PCI Express



 Извлечение плат

PCI и PCI Express



1.

Выполните действия

, описанные в разделе

Перед началом работы

.




2.

Снимите крышку компьютера

(см. раздел

Снятие крышки корпуса компьютера

).




3.

Снимите опорную скобу

(см. раздел

Извлечение опорной скобы

).




4.

При необходимости отсоедините все подключенные к плате кабели и извлеките плату

.

l

 При работе с платой

PCI или PCI Express x1 возьмите ее за верхние углы и освободите из разъема.

l

 При работе с платой

PCI Express x16 нажмите на удерживающий механизм, возьмите плату за верхние углы и освободите из разъема.







5.

Если вы не собираетесь устанавливать другую плату

, установите в пустое отверстие для платы металлическую заглушку.



6.

Установите опорную скобу

(см. раздел

Установка опорной скобы

).




7.

Установите крышку корпуса на место

(см. раздел

Установка крышки корпуса компьютера

).




8.

Подключите компьютер и устройства к электросети и включите их

.




9.

Удалите драйвер платы из операционной системы

.




10.

Информацию о выполнении процедуры извлечения см

. в разделе

Настройка компьютера после извлечения или установки платы

PCI/PCI Express

.

ПРЕДУПРЕЖДЕНИЕ

.

Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности

,

прилагаемые к компьютеру

. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию

нормативам

: www.dell.com/regulatory_compliance.

ПРЕДУПРЕЖДЕНИЕ

.

Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем

, как

открывать корпус

.

ПРЕДУПРЕЖДЕНИЕ

.

Не работайте с компьютером

, если с него сняты какие-либо крышки (включая крышку корпуса, переднюю панель,

заглушки передней панели и т

. п.)

ВНИМАНИЕ

.

Ремонт компьютера может выполнять только квалифицированный специалист

. На повреждения, причиной которых стало

обслуживание без разрешения компании Dell™, гарантия не распространяется

.

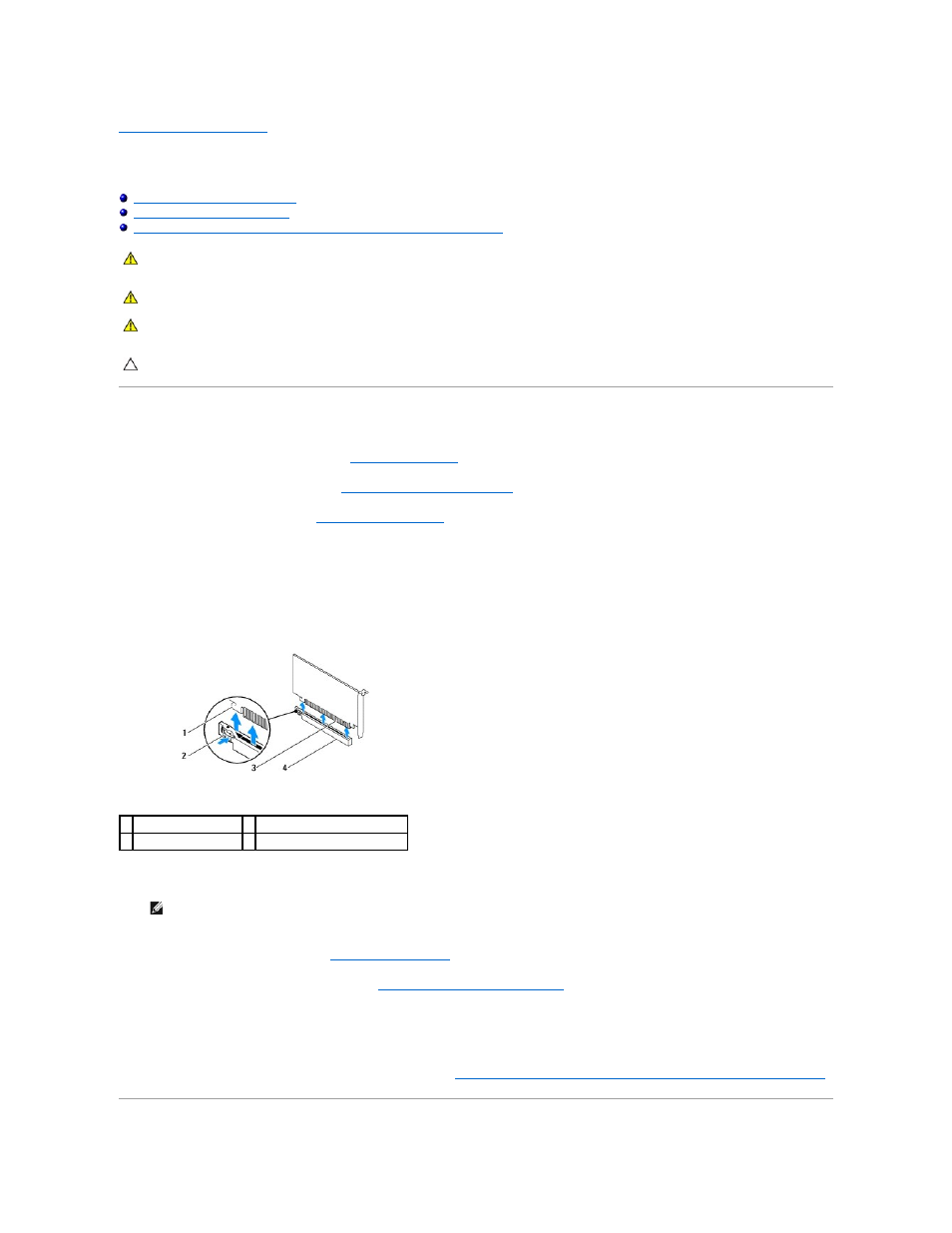

1 лепесток крепления

2 удерживающий механизм

3 плата PCI Express x16 4 слот для платы PCI Express x16

ПРИМЕЧАНИЕ

.

Установка заглушек в пустые разъемы для плат необходима для выполнения требований стандарта

FCC. Кроме того,

заглушки защищают компьютер от пыли и грязи

.
