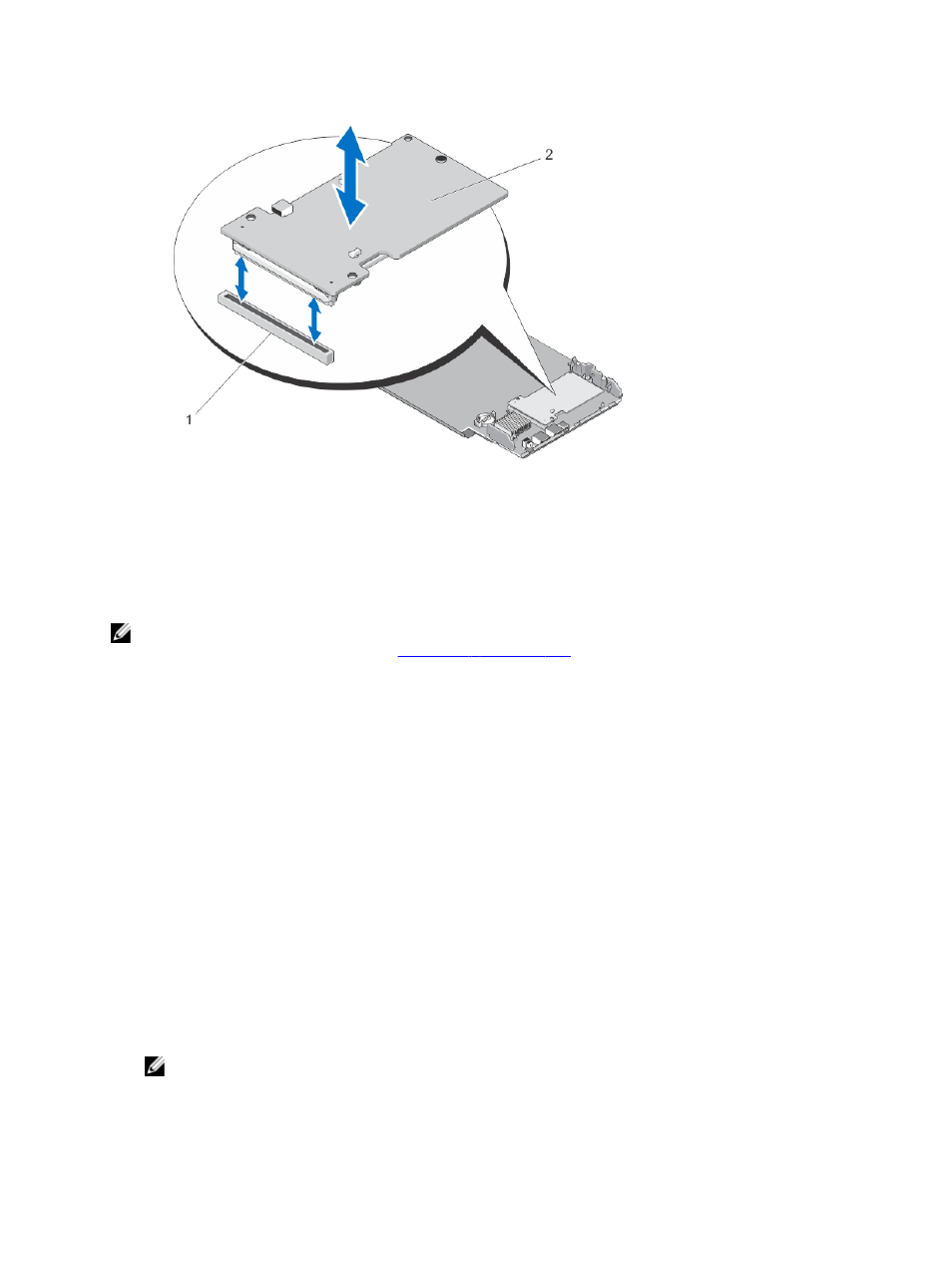

Рисунок 7. Снятие и установка модульной платы расширения PCIe
1. гнездо PCIe
2. модульная плата расширения PCIe
Установка модульной платы расширения PCIe
ПРИМЕЧАНИЕ : В случае повреждения платы адаптера расширения PCIe обратитесь в службу
технической поддержки фирмы Dell. См. Обращение в компанию Dell
Модульная плата расширения PCIe находится под отсеками устройств PCIe SSD модульной системы Dell.
1. Выньте модульную систему из корпуса модульной системы.
2. Снимите крышку корпуса системы.
3. Демонтируйте системную плату и поместите ее на устойчивую плоскую поверхность.
4. Распакуйте модульную плату расширения PCIe.
5. Найдите разъем расширения PCIe.
6. Поместите модульную плату расширения PCIe на системную плату.
7. Выровняйте пазы по краю модульной платы расширения PCIe с фиксаторами на системной плате.
8. Двигайте модульную плату расширения PCIe к разъему на системной плате до тех пор, пока плата
расширения не установится со щелчком на место.
9. Установите системную плату на место.
10. Установите крышку системы на место.
11. Установите модульную систему обратно в корпус.
12. Вставьте устройство PCIe SSD.
Дополнительные сведения см. на рис. «Снятие и установка модульной платы расширений PCIe».
ПРИМЕЧАНИЕ : Более подробную информацию см. в Руководстве пользователя на веб-сайте
dell.com/support/manuals.
