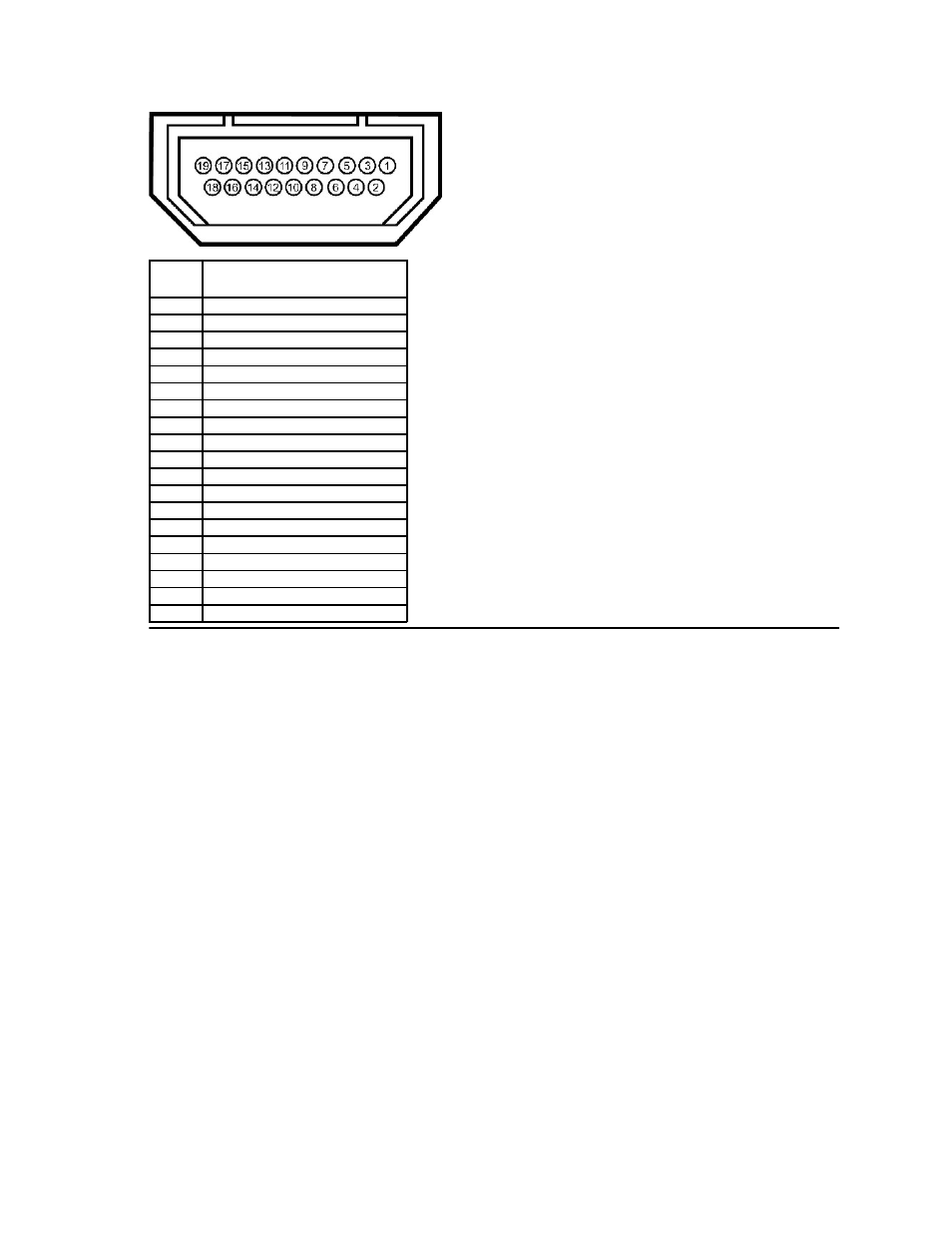

Номер
контакта 19-контактная
сторонаподключенногосигнального
кабеля
1 T.M.D.S. Data 2-
2 T.M.D.S. Data 2 Shield
3 T.M.D.S. Data 2+
4 T.M.D.S. Data 1+
5 T.M.D.S. Data 1 Shield
6 T.M.D.S. Data 1-
7 T.M.D.S. Data 0+
8 T.M.D.S. Data 0 Shield
9 T.M.D.S. Data 0-
10 T.M.D.S. Clock +
11 T.M.D.S. Clock Shield
12 T.M.D.S. Clock -
13 CEC
14 Обратный (N.C. на устройстве)
15 SCL
16 SDA
17 DDC/CEC Заземление
18 Питание +5V
19 Определение горячей вилки
