Вид снизу – Инструкция по эксплуатации Dell U3011 Monitor
Страница 5
Примечание
:
Для использования USB разъемы на вашем мониторе, подключить кабель USB к компьютеру и USB разъем вверх по течению на вашем
мониторе
.

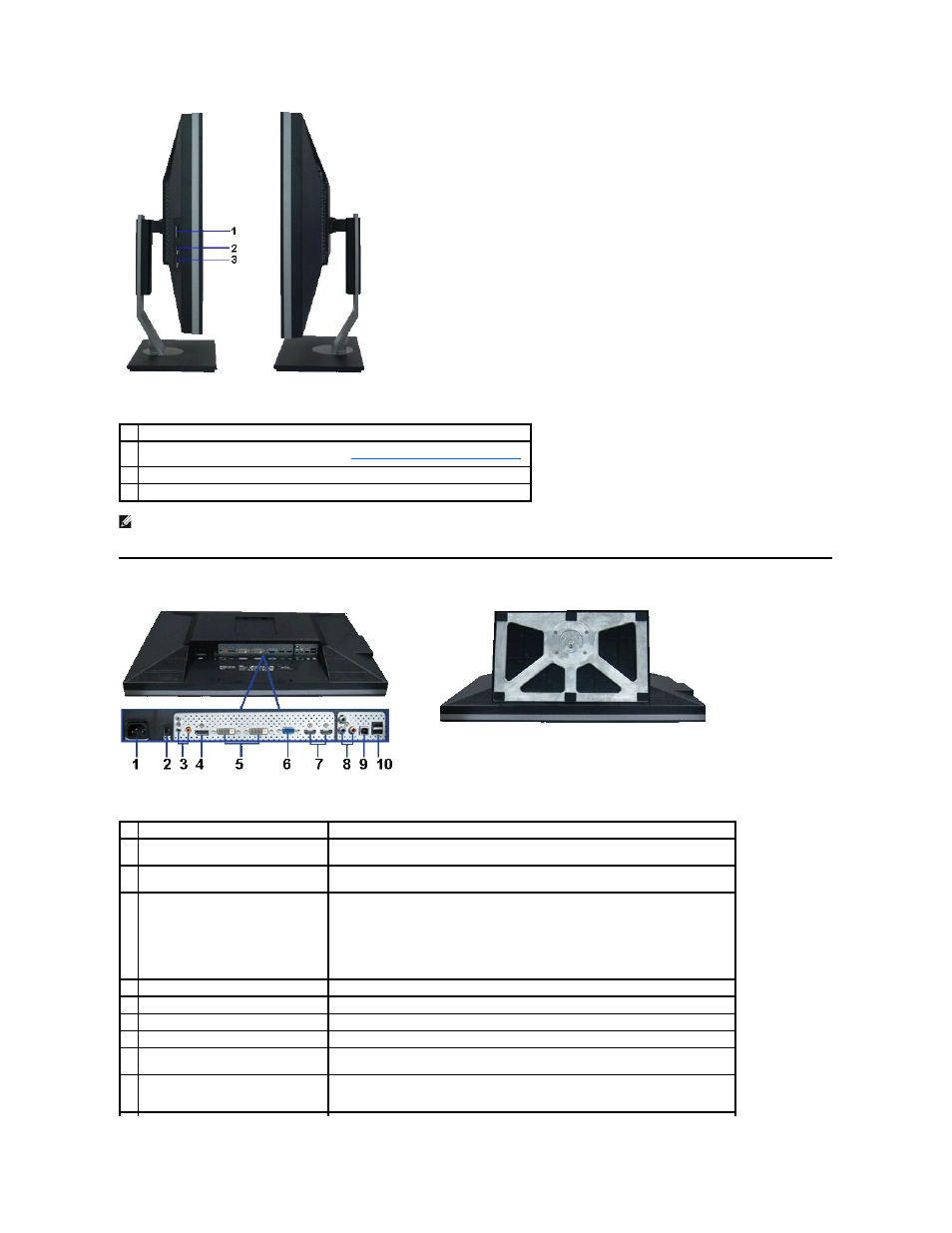

Вид снизу
Вид слева
Вид справа
№ Описание
1
Устройство считывания карт
: подробнее см.
чтения карт памяти характеристики
2
USB порт вниз по течению.
3
USB порт вниз по течению. (поддержка тока зарядки до 1,5 А)
Вид снизу
Вид снизу с монитора
№
Описание
Назначение
1
Гнездо для подключения сетевого
кабеля
Подключите кабель питания
2
Соединитель источника постоянного
тока с устройством
Dell Soundbar
Подключите шнур источника питания
(по желанию)
3
Аудио разъемы
Подключение
HDMI 2,0 канала или DisplayPort 2,0 канала или 5,1-канальное аудио
устройств вывода
.
Подключите передний левый
/ правый канал выхода на зеленый разъем.
Используйте этот разъем для
2.0/2.1 каналов подключения аудио.
Подключите задний левый
/ правый канал выхода в черный разъем. Используйте
этот разъем для
5.1-канального аудио соединение.
Подключение центр
/ сабвуфер канал вывода оранжевый разъем. Используйте этот
разъем для
5.1-канального аудио соединение.
4
Разъем
DisplayPort
Подключите к компьютеру
DisplayPort.
5
Разъем
DVI
Подключите к компьютеру
DVI-кабель.
6
Разъем
VGA
Подключите к компьютеру
VGA-кабель.
7
Разъем
HDMI
Подключение устройств
, таких как плеер DVD или телеприставки.
8
разъемы компонентного видео
Подключение устройств
, таких как плеер DVD, телеприставки или кабельного
телевидения
.
9
Восходящий порт
USB
Подключите
USB-кабель, поставляемый с монитором, к монитору и компьютеру.
После подключения кабеля можно использовать
USB-разъемы сбоку и в нижней
части монитора
.
