18. Выверните семь винтов , которыми системная плата крепится к основанию компьютера.
19. Осторожно выньте разъемы из слотов на компьютере и извлеките системную плату из основания компьютера .
20. Переверните системную плату .
21. Снимите радиатор процессора (см. раздел Извлечение радиатора процессора ).
22. Извлеките модуль процессора (см. раздел Извлечение модуля процессора ).
Установка системной платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Установите на место модуль процессора (см. раздел Установка модуля процессора ).
3. Установите на место радиатор процессора (см. раздел Установка радиатора процессора на место ).

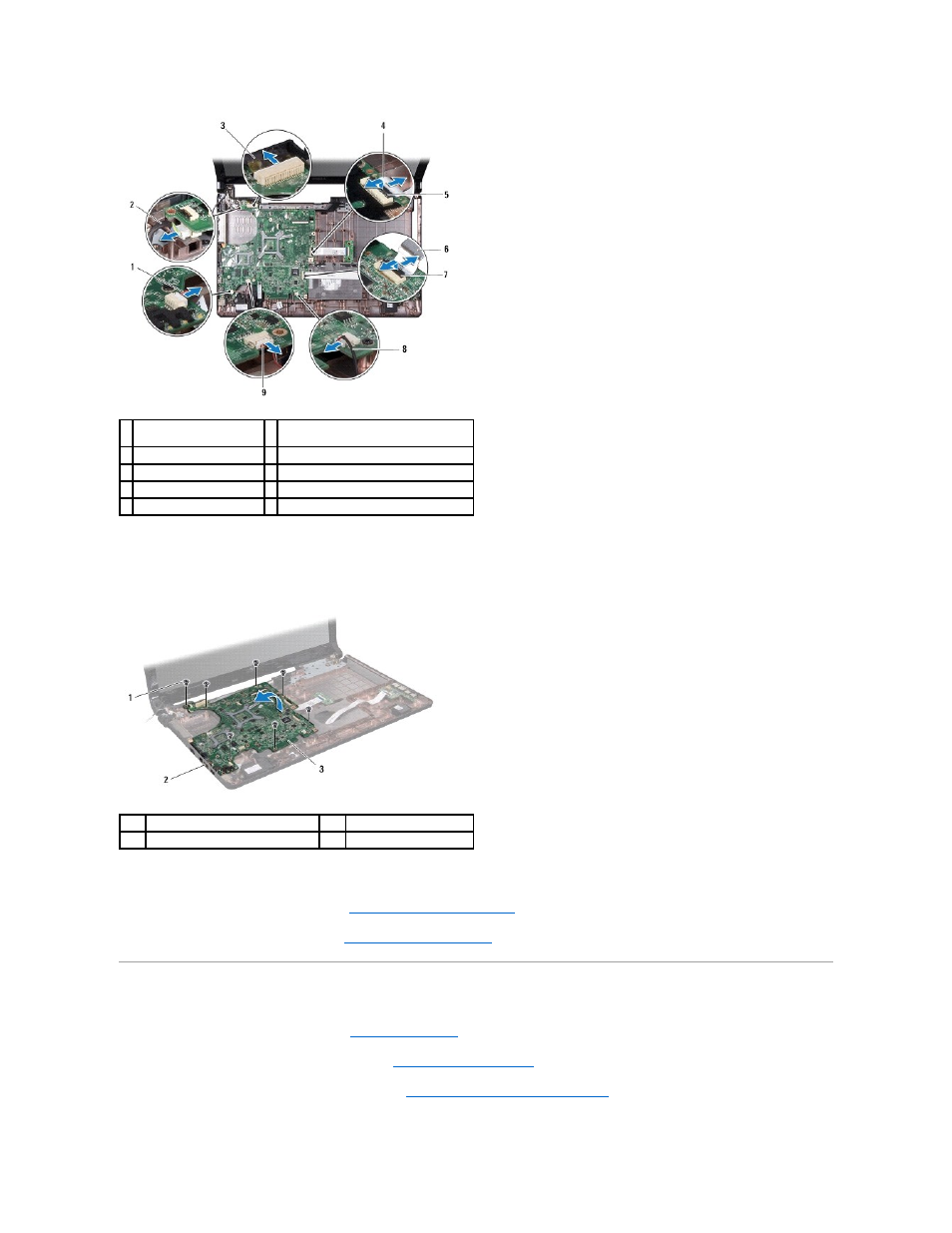

1 соединительный кабель
USB
2 кабель разъема адаптера переменного
тока
3 кабель дисплея 4 кабель платы оптического дисковода
5 защелка разъема 6 кабель USB/аудио
7 защелка разъема 8 кабель микрофона
9 кабель динамика
1 винты (7) 2 разъемы (5)
3 cистемная плата
