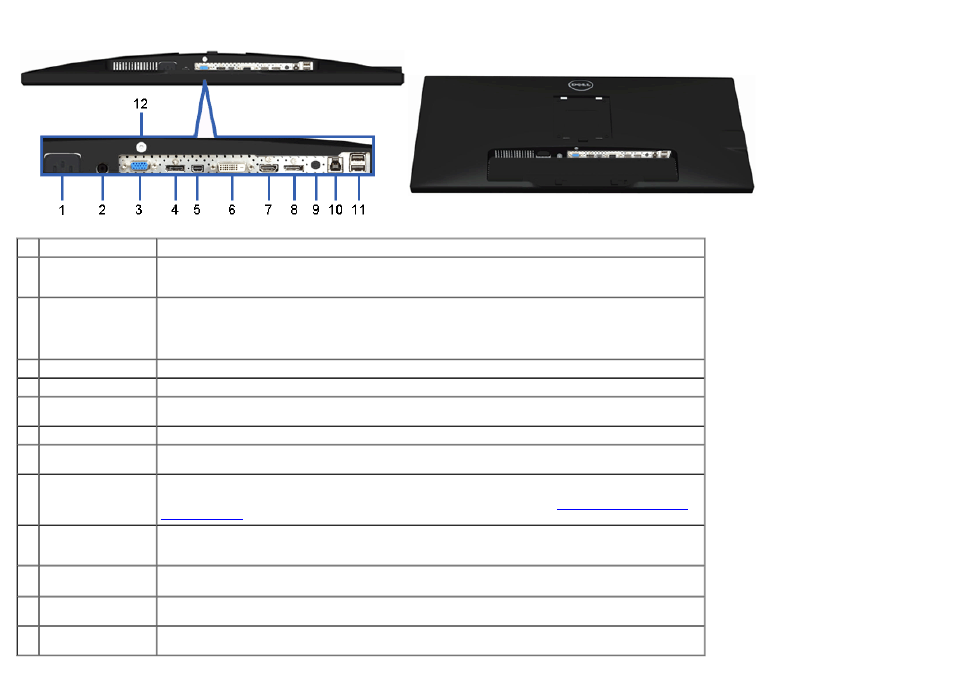

Вид снизу
Вид снизу Вид снизу с монитора
№ Описание Назначение
1
Гнездо для
подключения
сетевого кабеля
Подключите кабель питания.
2
Соединитель
источника
постоянного тока с
устройством Dell
Soundbar
Подключите шнур источника питания (по желанию).
3 Разъем VGA Подключите к компьютеру VGA-кабель.
4 Разъем DP (вход) Подключите к компьютеру DP.
5
Разъем Mini
DisplayPort (вход)
Подключите к компьютеру DP.
6 Разъем DVI Подключение DVI-кабеля (двухканального) от компьютера.
7
Разъем HDMI Этот разъем служит для подключения устройств с выходом HDMI (или аналогичным выходом), таких как
компьютеры, ноутбуки, DVD-плейеры или телевизионные приставки.
8
Разъем DP (выход) Выход DisplayPort для подключения монитора с поддержкой режима многопотоковой передачи (MST).
Монитор, соответствующий спецификации DP 1.1, можно подключать только в качестве последнего
монитора в цепочке MST. Инструкции по включению режима MST см. в разделе «Подключение монитора в
режиме DP MST» ).
9
Аудио разъемы Для выхода аудиоканала HDMI 1.4 или DisplayPort 1.2.
Подключите аудиовыход к черному разъему. Используйте этот разъем для подключения 2.0-канальных
источников звука.*
10
Восходящий порт USB Для подключения USB-устройств. Этот разъем можно использовать только после подключения восходящего
кабеля USB от компьютера к монитору.
11 Нисходящие порты
USB
Подключите USB-устройства. Данный разъем можно использовать только после подключения USB-кабеля к
компьютеру и к вышестоящему USB-разъему на мониторе.
12 Стенд блокировка
функций
Служит для крепления подставки к монитору при помощи винта M3 x 6 мм (винт не входит в комплект
поставки)
