Соедините входной и выходной аудиоразъемы кас-
сетной деки соответственно со входом
[TAPE PLAY IN]
и выходом [TAPE REC OUT] на задней панели R-K711.
Подключите аудиовыходы дополнительных компо-
нентов, таких как видеомагнитофоны, ко входу
[AUX
IN] на задней панели R-K711.
Подключите оптические цифровые выходы допол-
нительных компонентов, таких как цифровой тюнер,
к разъему
[DIGITAL IN (OPTICAL)] на задней панели
R-K711.
• Установите цифровой выход подключенного ком-
понента в положение “РСМ” (импульсно-кодовая
модуляция)
Подключите сабвуфер (такой как опционный SW-
40HT) к выходу предусилителя сабвуфера
[SUB
WOOFER PRE OUT] на задней панели основного
устройства.
Вставьте штекер наушников, оборудованный 3,5-
мм стереофоническим мини-штекером, в гнездо
[PHONES] на передней панели основного устройства.

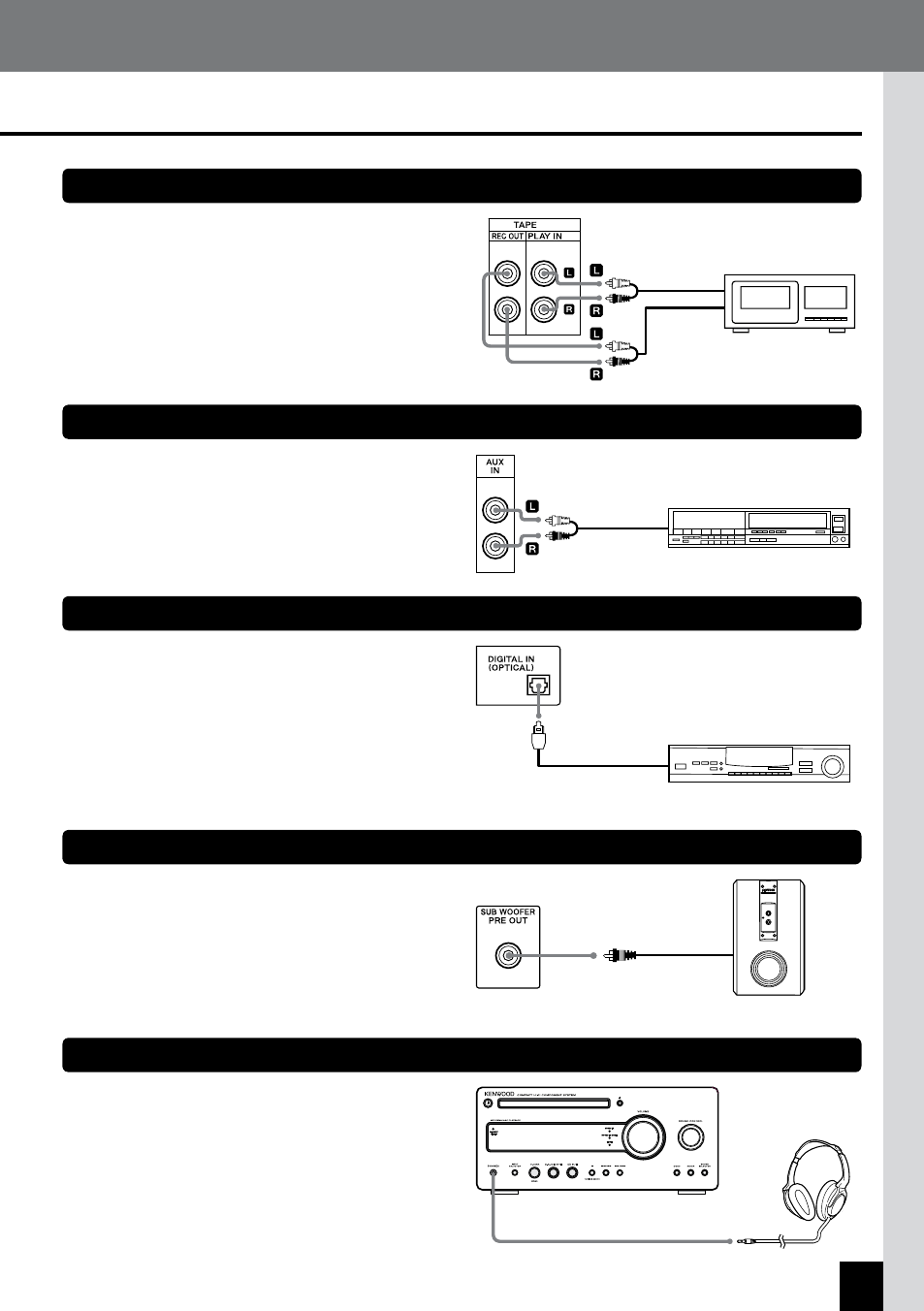

TAPE REC OUT/PLAY IN
AUX IN
DIGITAL IN (ОPTICAL)
SUB WOOFER PRE OUT
PHONES
Аудиовыход
Аудиовыход
Оптический цифровой выход
(PCМ-сигналы)
Аудиовход
кассетная дека
Видеомагнитофон и т. п.
цифровой тюнер и т. п.
Активный сабвуфер
Подключение системы
