Обзор системы
Системы Dell™ PowerEdge™ SC1425 Руководство пользователя
Элементы и индикаторы передней панели
Элементы и индикаторы задней панели
Поддерживаемые операционные системы
Устройства для защиты по питанию
Получение технической поддержки
В данном разделе описаны основные аппаратные и программные возможности и характеристики системы и приведена информация об индикаторах
,
расположенных на передней и задней панелях системы
. Кроме того, в нем содержится информация о других документах, которые могут быть полезны
при настройке системы
, и о порядке получения технической поддержки.
Элементы и индикаторы передней панели
показаны элементы и индикаторы передней панели системы. Чтобы получить доступ к переключателям и индикаторам передней
панели
, снимите дополнительную лицевую панель. Соответствующие инструкции см. в документе Installation and Troubleshooting Guide (Руководство по
установке системы и устранению неисправностей
). В
указан список индикаторов, кнопок и разъемов на передней панели.
Рисунок

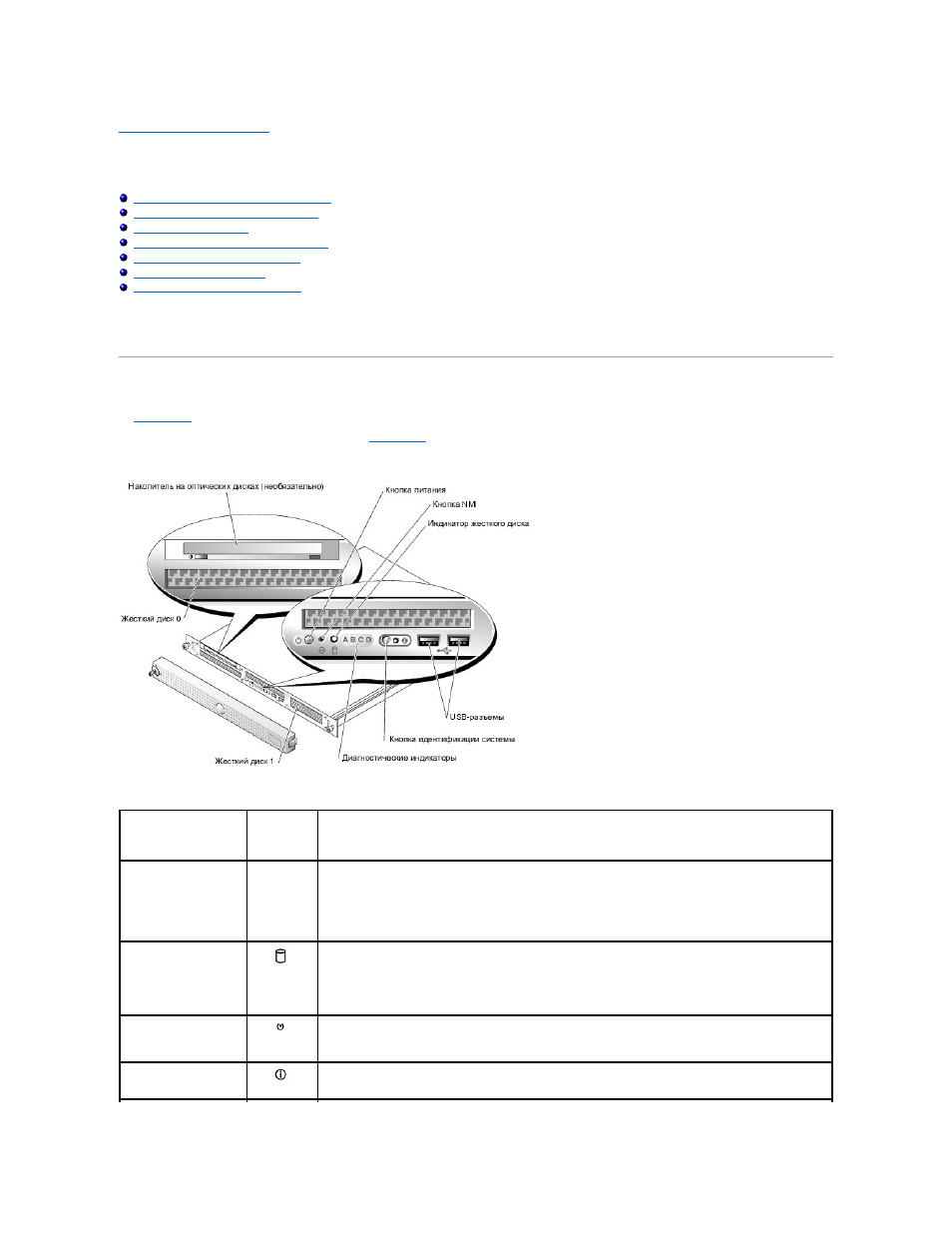

1-1. Элементы и индикаторы передней панели
Таблица
1-1. Светодиодные индикаторы, кнопки и разъемы передней панели
Индикатор
,
кнопка или разъем
Обозначение
Описание
Сине
-желтый индикатор
состояния системы
Синий индикатор состояния системы светится во время нормальной работы
. Чтобы вызвать мигание этого
индикатора с целью идентификации конкретной системы
, можно использовать как программное
обеспечение для управления системой
, так и нажатие кнопок идентификации, расположенных на
передней и задней панелях
.
Желтый индикатор состояния системы мигает
, если в системе возникла проблема и требуется
вмешательство
.
Индикатор
жесткого диска
Зеленый индикатор активности жесткого диска мигает
, когда происходит обращение к жестким дискам
SATA.
ПРИМЕЧАНИЕ
.
Когда происходит обращение к жестким дискам
SCSI, этот индикатор не мигает.
Кнопка
NMI
Кнопка
NMI используется для устранения проблем в программном обеспечении и драйвере устройства при
работе определенных операционных систем
. Эту кнопку можно нажать, используя конец канцелярской
скрепки
. Используйте эту кнопку только по указанию специалиста службы технической поддержки или в
соответствии с документацией по операционной системе
.
Кнопка идентификации
системы
Кнопки идентификации системы на передней и задней панелях используются для поиска конкретной
системы в стойке
. При нажатии одной из этих кнопок синие индикаторы состояния системы на передней и
задней панелях начнут мигать и будут мигать до повторного нажатия одной из этих кнопок
.
