Системные индикаторы
Системные индикаторы
, расположенные справа на передней панели, сообщают о состоянии источников питания и вентиляторов, тепловом режиме и
диагностических показателях
. На
показаны системные индикаторы.

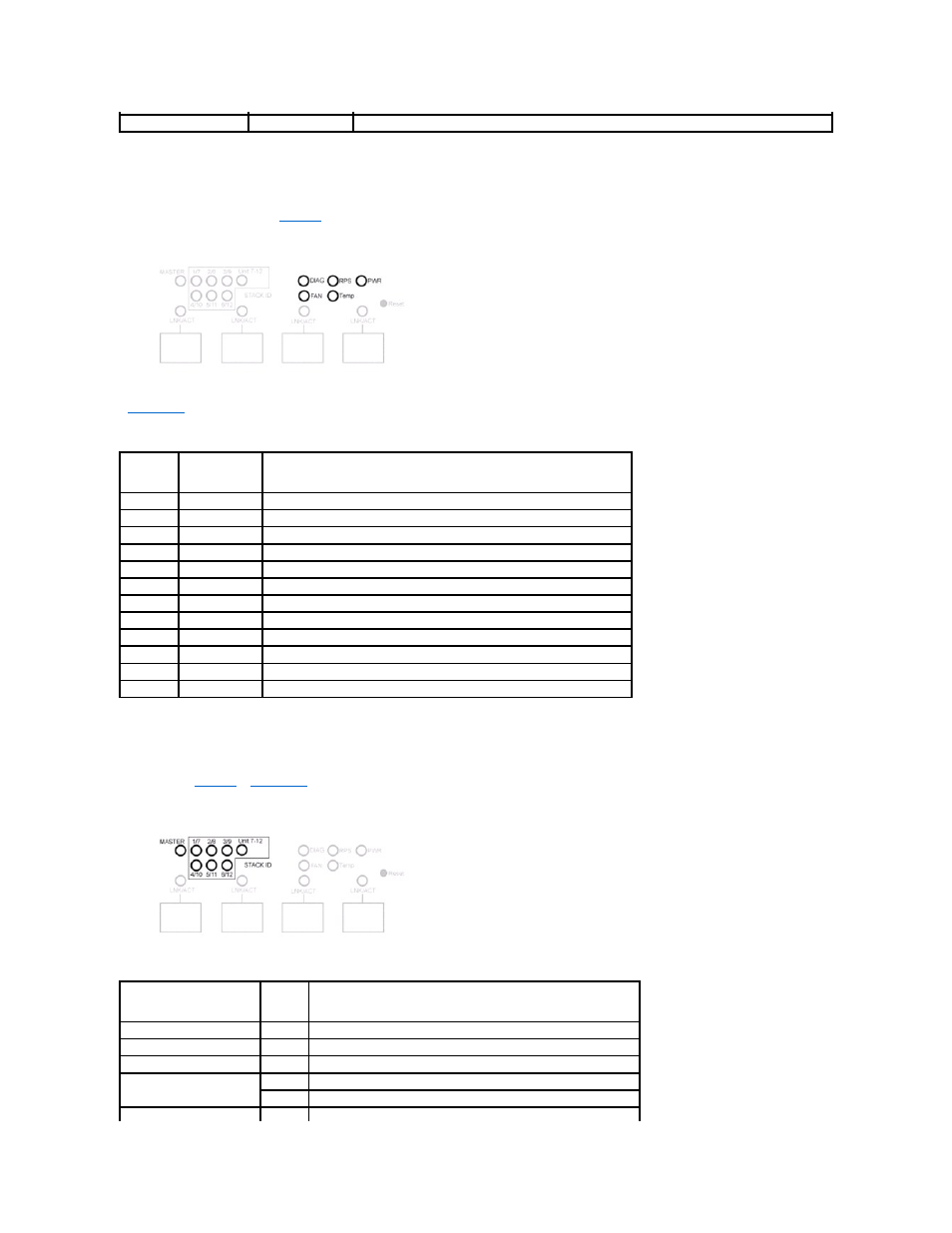

Рисунок
2-11. Системные индикаторы
В
приведено описание системных индикаторов.
Таблица
2-5. Назначение системных индикаторов
Стековые индикаторы
Стековые индикаторы
, расположенные справа на передней панели, сообщают о положении и состоянии коммутатора в стеке. Стековые индикаторы
изображены на
приведено описание стековых индикаторов.
Рисунок
2-12. Стековые индикаторы
Таблица
2-6. Назначение стековых индикаторов
Не горит
Питаемое электроэнергией устройство не обнаружено
.
Индикатор
Цвет
Определение
DIAG
Зеленый
, мигает Выполняется диагностический тест.
Зеленый
Диагностический тест завершен успешно
.
Красный
Диагностический тест выявил сбой
.
RPS
Зеленый
Резервный источник питания
(RPS) присутствует и функционирует исправно.
Красный
Резервный источник питания
(RPS) присутствует, но неисправен.
Не горит
Резервный источник питания отсутствует
.
PWR
Зеленый
Источник питания работает нормально
.
Красный
Источник питания неисправен
.
FAN
Зеленый
Вентиляторы функционируют исправно
.
Красный
Обнаружен отказ одного или нескольких вентиляторов
.
Temp
Зеленый
Системная температура ниже порогового ограничения
.
Красный
Системная температура выше порогового ограничения
.
Индикатор
Цвет
Определение
Ни один индикатор не горит
Устройство работает как автономный коммутатор
.
MASTER
Зеленый
Устройство в данный момент является главным коммутатором в стеке.
Не горит
Устройство не является главным коммутатором в стеке.
Unit 7-12
Зеленый
Идентификатор положения в стеке находится в диапазоне 7 – 12.
Не горит
Идентификатор положения в стеке находится в диапазоне 1 – 6.
1/7
Зеленый
Устройство является 1-м или 7-м коммутатором в стеке.
