Элементы задней панели
Рисунок 1-2 показывает характеристики задней панели системы. Рисунок 1-3 и Таблица 1-2 предоставляет информацию об индикаторах контроллера
сетевого интерфейса (NIC). Более подробную информацию об индикаторах см. в Руководство по установке, поиску и устранению неисправностей.

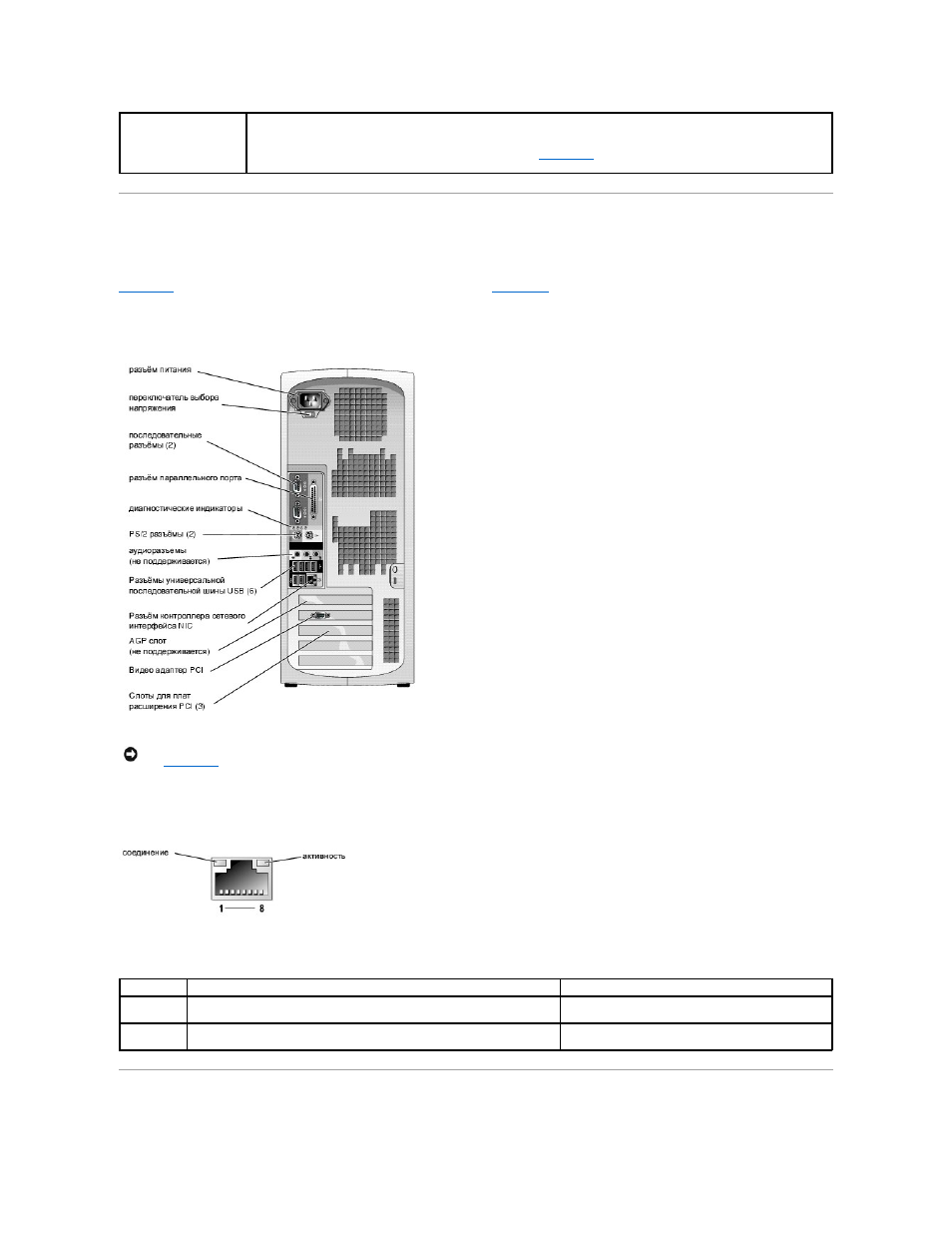

Рисунок 1-2. Элементы задней панели
Рисунок 1-3. Индикаторы контроллера сетевого интерфейса NIC
Таблица 1-2. Индикаторы контроллера сетевого интерфейса NIC
Кнопка энергопитания Нажмите на эту кнопку , чтобы включить или выключить систему.
ПРЕДУПРЕЖДЕНИЕ : Перед подключением к источнику питания убедитесь в том , что на переключателе источника
питания установлено соответствующее напряжение . Смотри Рисунок 1-2 для определения месторасположения
переключателя .
ПРИМЕЧАНИЕ : Во избежание повреждения системы перед подсоединением к электропитанию установите переключатель выбора напряжения
(см. Рисунок 1-2 ) на блоке питания в соответствии с напряжением переменного тока, используемом в вашей области. Монитор и подключаемые
устройства должны быть рассчитаны на напряжение и ток , используемые в вашем регионе.
Индикатор Нормальная работа Состояние ошибки
Активность Мигающий жёлтый цвет означает , что идет отправка или получение
сетевых данных .
Если индикатор соединения не горит , контроллер
сетевого интерфейса NIC не соединен с сетью.
Соединение Постоянный зеленый цвет означает, что контроллер сетевого интерфейса
NIC поддерживает надежное соединение с партнёром в сети.
Если индикатор активности не горит , контроллер
сетевого интерфейса NIC не соединен с сетью.
