Диски
Dell™ OptiPlex™ 760 Руководство по обслуживанию
Компьютер поддерживает следующие устройства
:
l
один жесткий диск
Serial ATA (SATA);
l
один
3,5-дюймовый отсек дисковода (для поддержки дисковода гибких дисков или устройства чтения карт памяти);
l
один оптический дисковод
SATA.
Общие рекомендации по установке диска
Разъемы
SATA на системной плате отмечены метками SATA0 и SATA1. Жесткие диски должны подключаться к разъемам SATA с наименьшими
порядковыми номерами
. Все остальные устройства SATA (такие как оптический дисковод) должны подключаться к оставшимся разъемам SATA,
порядковые номера которых больше
, чем у разъема, к которому подключен жесткий диск. Например, при наличии жесткого диска SATA и оптического
дисковода
SATA жесткий диск подключите к разъему SATA0, а оптический дисковод - к разъему SATA1 (расположение разъемов на системной плате см.
в разделе
Компоненты системной платы
).
Подключение кабелей накопителей
При установке накопителя необходимо подключить к задней панели накопителя два кабеля
: кабель питания и кабель интерфейса данных.
Разъемы интерфейсов данных
ПРИМЕЧАНИЕ
:
Из
-за ограниченного количества отсеков для дисководов и контроллеров на этом компьютере, невозможно подключить все
устройства одновременно
.
ПРИМЕЧАНИЕ
:
Если планируется использовать компьютер без установленного оптического дисковода или
3,5-дюймового устройства (дисковода
гибких дисков или устройства чтения карт памяти
), вместо дисковода должна быть установлена соответствующая заглушка для отсека
дисковода
. Если требуется заглушка для отсека дисковода, обратитесь в корпорацию Dell.

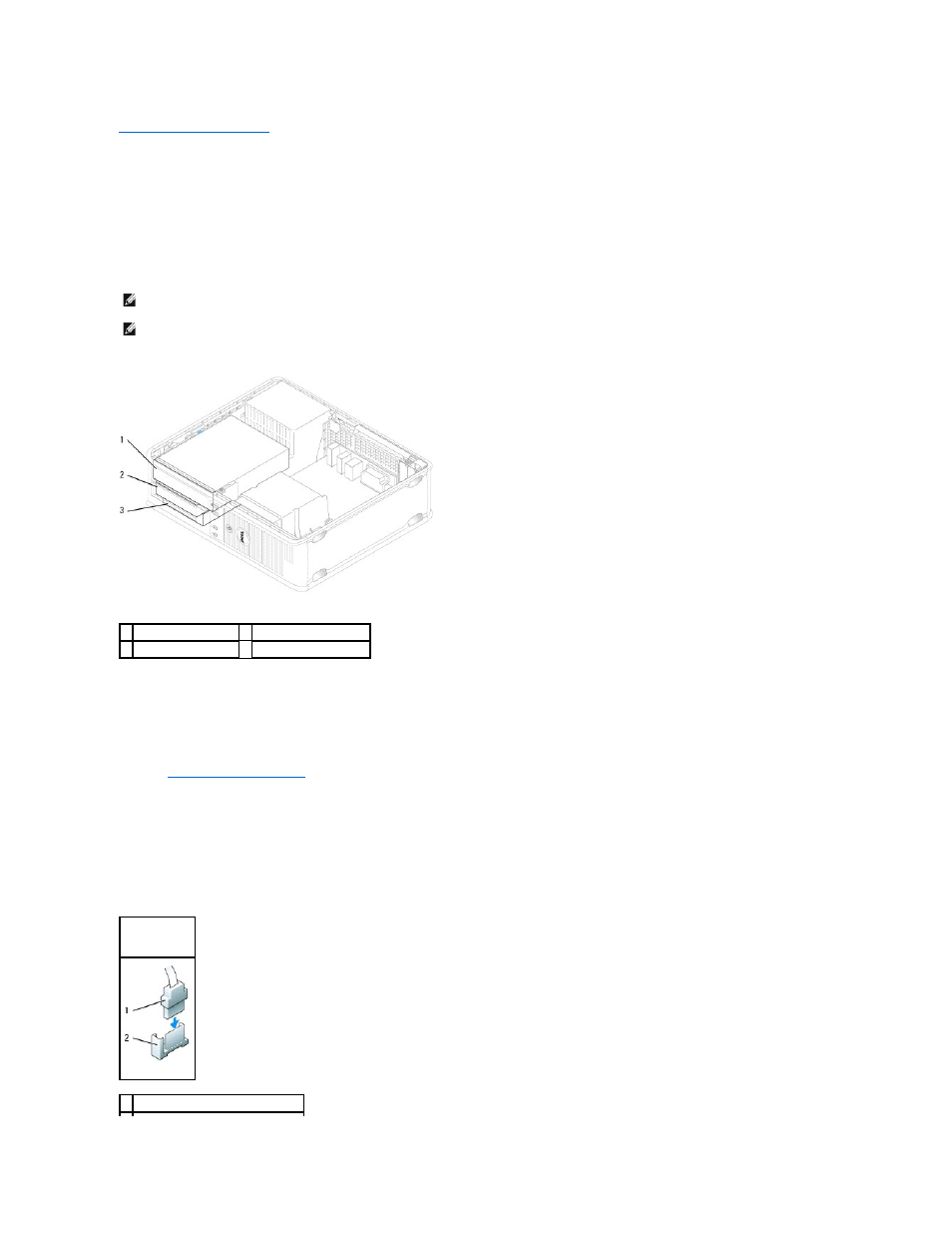

1 оптический дисковод 2 Дисковод гибких дисков
3 жесткий диск
Разъем
SATA
1 разъем кабеля интерфейса данных
