Dell Precision T3600 - Инструкция (Страница 38)

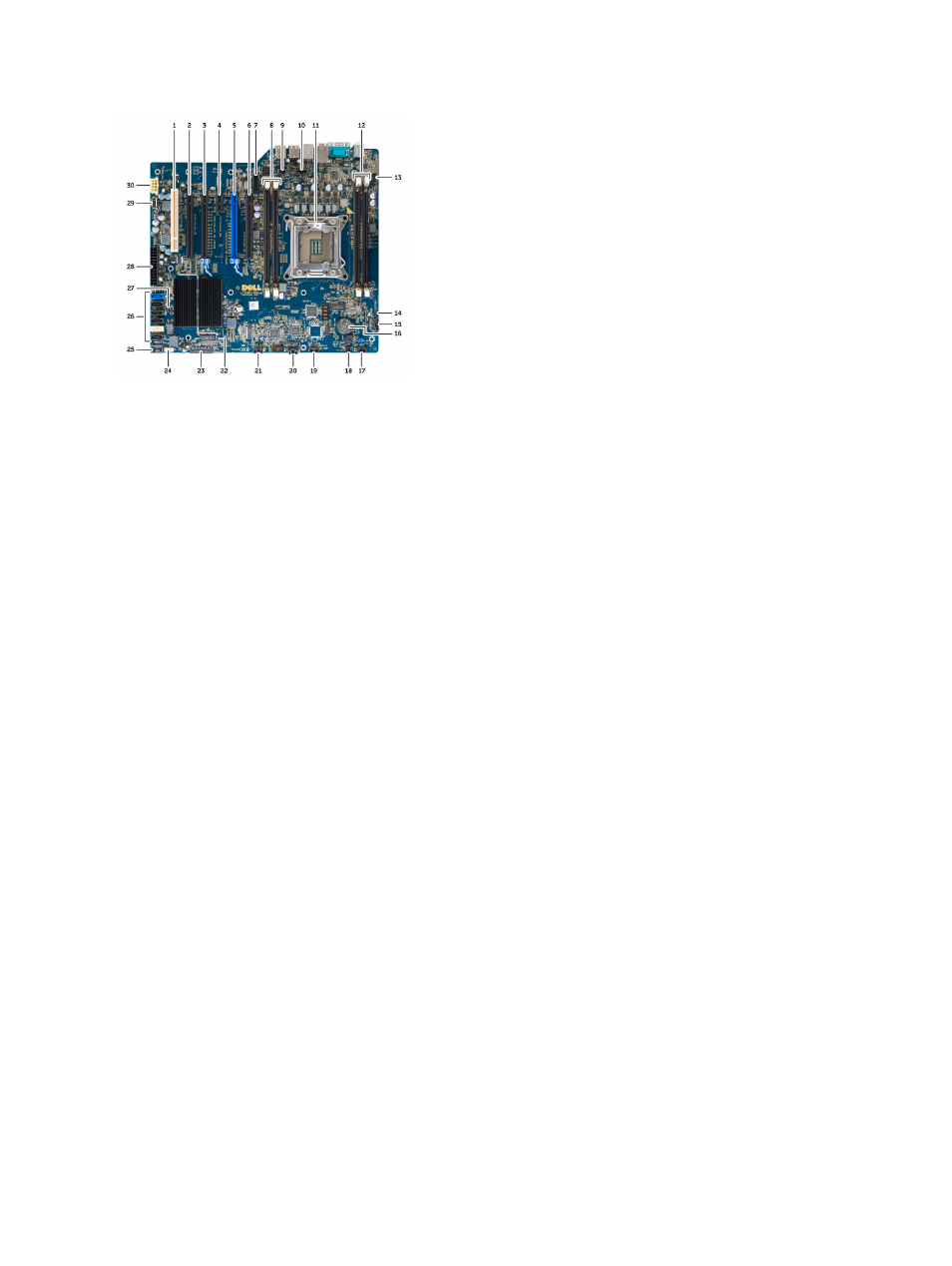

1. слот PCI
2. слот PCIe x16 (с разводкой x4)
3. слот PCIe x16
4. слот PCIe x1
5. слот PCIe x16 (для графического адаптера)
6. слот PCIe x16 (с разводкой x4)
7. разъем USB 3.0 на передней панели
8. слоты DIMM
9. разъем датчика вскрытия корпуса
10. гнездо вентилятора ЦП
11. ЦП
12. слоты DIMM
13. температурный датчик жесткого диска
14. адиуоразъем на передней панели
15. разъем вентилятора HDD1
16. батарея типа «таблетка»
17. разъем системного вентилятора 1
18. удаленный включатель питания
19. разъем температурного датчика HDD
20. разъем системного вентилятора 2
21. разъем системного вентилятора 3
22. перемычка сброса пароля
23. передняя панель и разъем USB 2.0
24. разъем встроенного динамика
25. внутренний разъем USB 2.0
26. Разъемы жесткого диска и оптического
дисковода
27. перемычка RTCRST
28. 24-контактный разъем питания
29. внутренний разъем USB 2.0
30. разъем питания ЦП
38
