Инструкция по эксплуатации Dell Latitude XT
Страница 184
184
Установка и замена компонентов
ВНИМАНИЕ.
Будьте осторожны при извлечении платы, чтобы не повредить
кабель платы, саму плату или соседние компоненты.
4 Ослабьте невыпадающий винт и, поднимая в первую очередь край с
невыпадающим винтом, аккуратно извлеките адаптер из вашего
планшетного компьютера. Если в адаптер вставлена какая-либо плата,
то убедитесь в том, чтобы соединительный кабель не натягивался
слишком сильно.
5 Если в адаптер установлена какая-либо плата, то отсоедините кабель от
платы. Извлеките плату из адаптера. Для этого аккуратно поднимите
пластиковую защелку и выдвиньте плату из адаптера.
6 Если в адаптере нет платы, то следует найти кабель в открывшемся
после извлечения адаптера пространстве и аккуратно поднять конец
кабеля с разъемом для обеспечения к нему доступа.

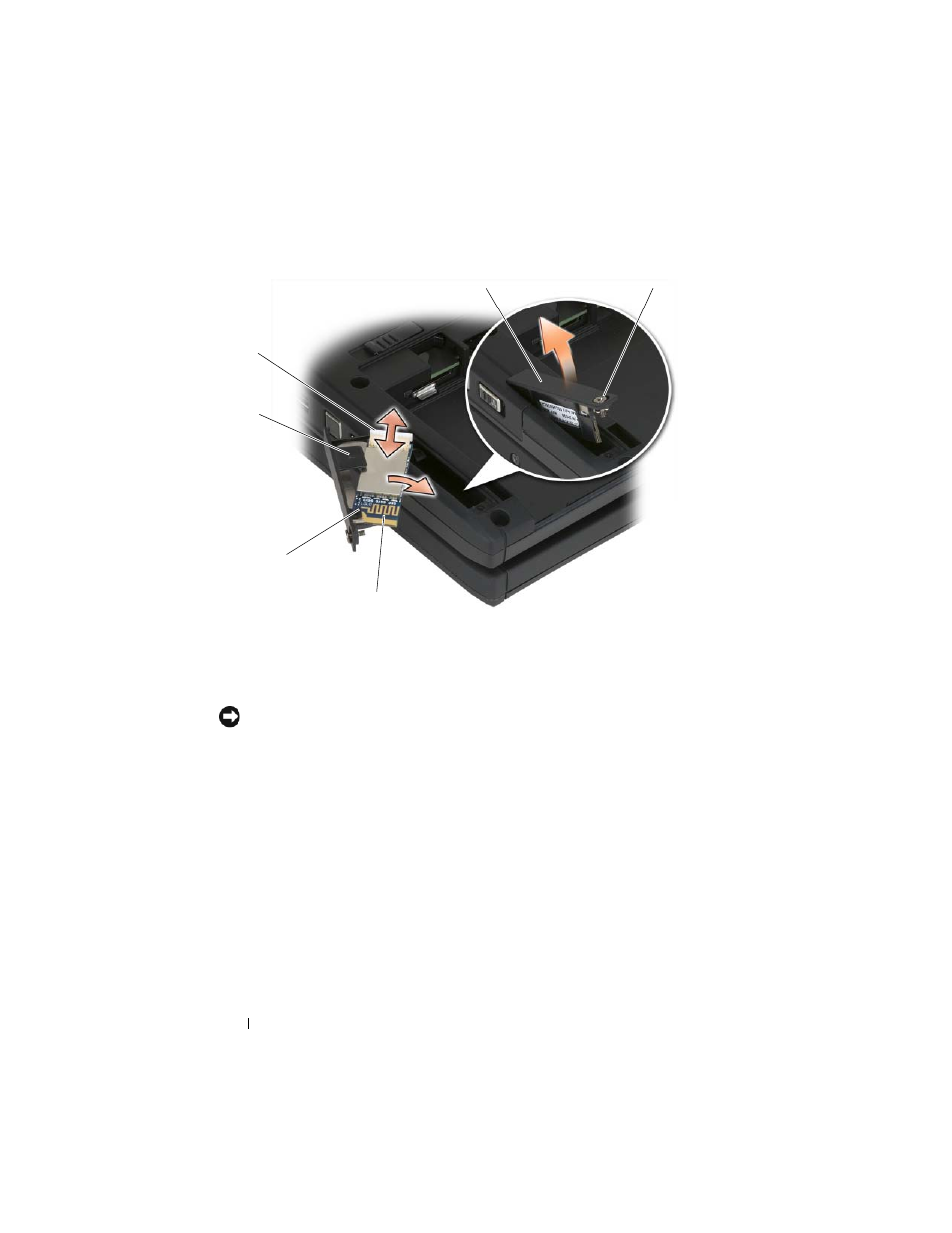

1
невыпадающий винт
2
держатель платы
3
разъем кабеля
4
пластиковый центрирующий выступ
5
пластиковая защелка
6
плата Bluetooth
2
3
4
5
6
1
