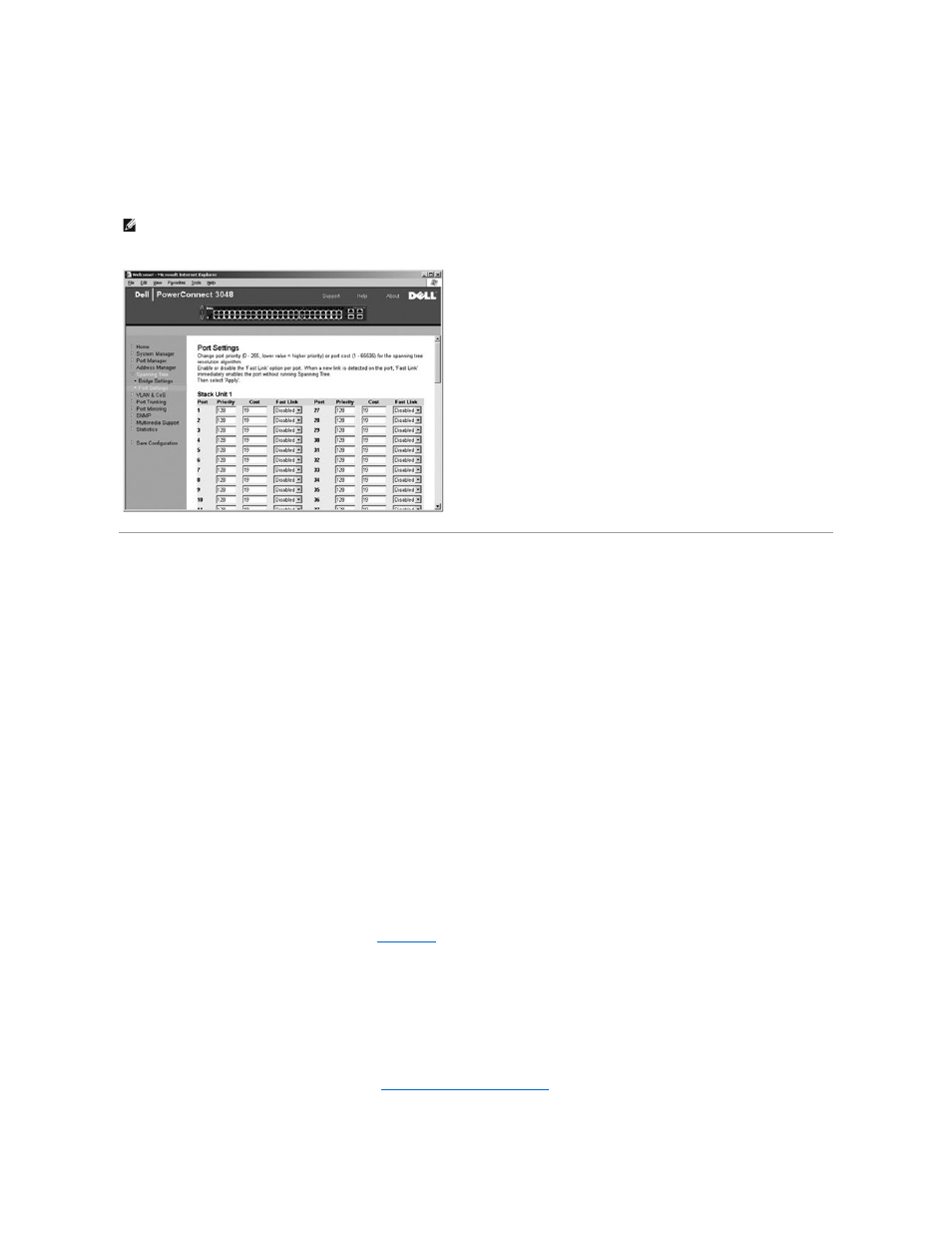

l
Priority – Приоритет, назначенный порту для протокола STP (от 0 до 255). Порт с более высоким приоритетом имеет меньше шансов быть
заблокированным
, если протокол STP выявит зацикливание в сети. Чем меньше число, тем выше приоритет.
l
Cost – Расстояние до этого порта, приписанное ему для протокола STP (от 1 до 65535). Порт, у которого это значение меньше, имеет меньше
шансов быть заблокированным
, если протокол STP выявит зацикливание в сети.
l
Fast Link – Переводит порт в состояние Forwarding сразу после появления связи. В это время порт еще не является частью связующего дерева
сети
, но он войдет в него при последующих вычислениях связующего дерева.
Страница
VLAN & CoS
На странице
VLAN & CoS (Сети VLAN и класс обслуживания) расположены ссылки на следующие страницы:
l
VLAN & CoS Tagging
l
Default Port VLAN
l
Default Port CoS
VLAN & CoS Tagging
На странице
Membership (Членство) можно определить группы сетей VLAN. Доступны следующие настройки:
l
Show VLAN – Выбор сети VLAN, параметры членства в которой нужно изменить.
l
Name – Имя сети VLAN.
l
VLAN ID – Числовой идентификатор сети VLAN (1 - 4094).
l
Remove VLAN – Установите этот флажок, чтобы удалить существующую сеть VLAN.
l
Переключатель
Port – Позволяет установить членство в сети VLAN для каждого порта с помощью переключения значения кнопки
соответствующего порта
. Существуют следующие значения кнопок:
¡
<U>: Порт входит в сеть VLAN. Все пакеты, передаваемые этим портом, не будут иметь метки с информацией о сети VLAN или классе
обслуживания
(CoS).
¡
<T>: Порт входит в сеть VLAN. Все пакеты, передаваемые этим портом, будут иметь метку с информацией о сети VLAN или классе
обслуживания
(CoS).
¡
<НЕТ ЗНАЧЕНИЯ>: Порт не входит в сеть VLAN. Пакеты, относящиеся к этой сети VLAN, не будут пересылаться через этот порт.
Маркировка сетей
VLAN – это стандарт организации IEEE, который облегчает организацию сетей VLAN в системах с несколькими коммутаторами.
Более подробные сведения можно получить в разделе
Приложение
и в описании стандарта
IEEE Std 802.1Q для виртуальных локальных сетей с
использованием мостов за
1998 г. (IEEE Std 802.1Q-1998 Virtual Bridged Local Area Networks).
Эта страница позволяет выполнить следующие действия
.
Добавление группы
VLAN
1.
В раскрывающемся меню
Show VLAN (Сеть VLAN) выберите команду Add a new VLAN (Добавить сеть VLAN).
2.
Заполните поля
Name (Имя) и VLAN ID.
3.
Укажите членов сети
VLAN.
Более подробную информацию см
. в подразделе
далее в этом разделе.
4.
Нажмите кнопку
Apply (Принять изменения).
ПРИМЕЧАНИЕ
.
Используйте параметр
Fast Link, если устройство подключено к порту, который должен получить доступ к сети сразу после
появления связи и не может ждать вычисления связующего дерева
.
