Каркас
платы ExpressCard
24
Извлечение
каркаса платы Express Card
1. Выполните процедуры, приведенные в разделе Перед
.
2. Извлеките батарею.
3. Извлеките плату
.
4. Извлеките оптический
.
5. Снимите нижнюю
6. Извлеките жесткий
7. Извлеките плату
8. Снимите окантовку
9. Снимите клавиатуру.
10. Снимите упор
.
11. Снимите дисплей
.

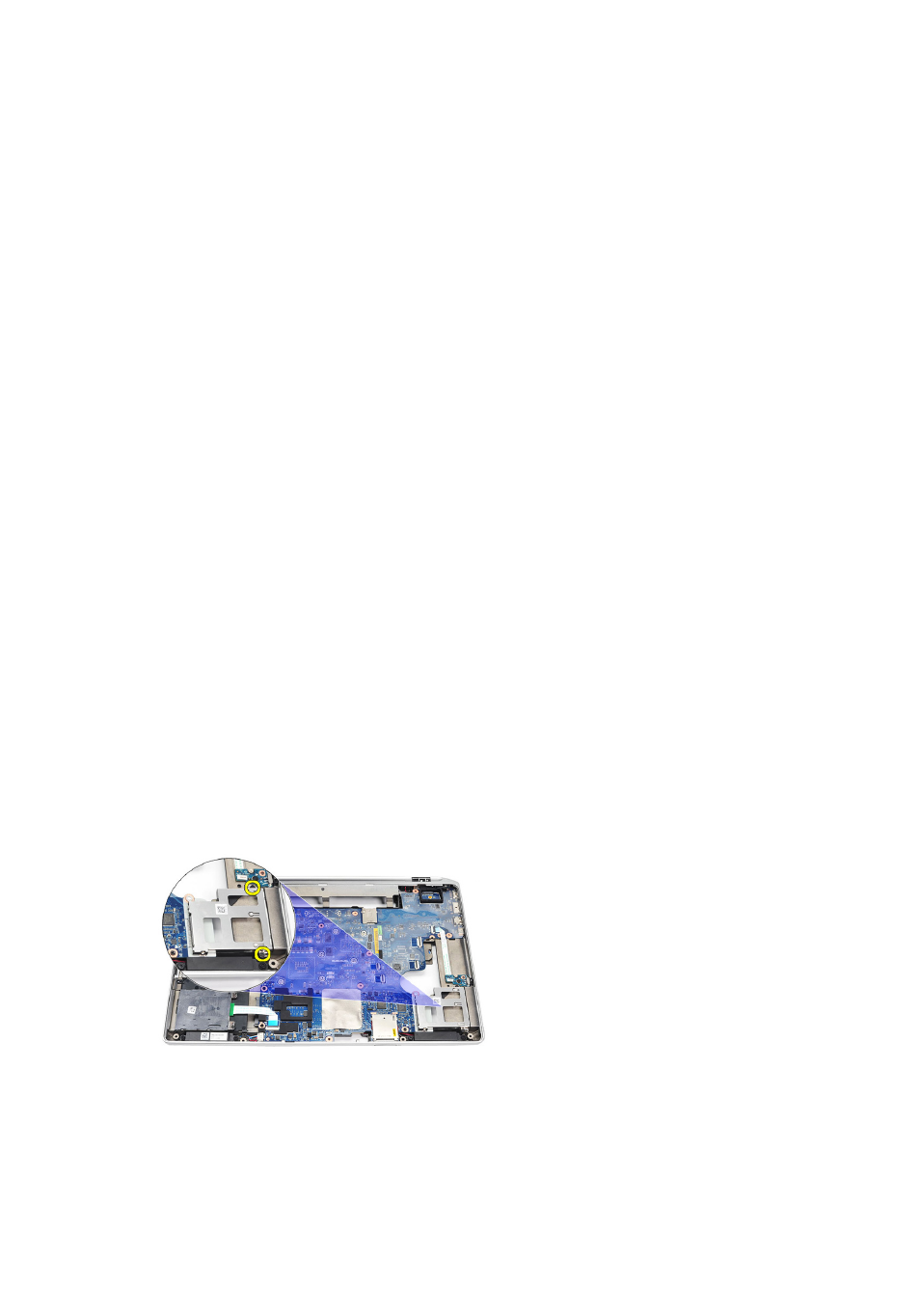

12. Выверните винты, которыми каркас платы ExpressCard крепится к
корпусу
компьютера.
13. Приподнимите каркас платы ExpressCard и извлеките из компьютера.
65
