Dell XPS 15z (L511z) - Инструкция (Страница 48)

13. Выверните шесть винтов , которыми системная плата крепится к упору для рук в сборе.
14. Не прилагая чрезмерных усилий , осторожно приподнимите системную плату и переверните ее.
15. Отсоедините кабель жесткого диска и кабель платы индикатора состояния аккумулятора от соответствующих разъемов на системной плате .

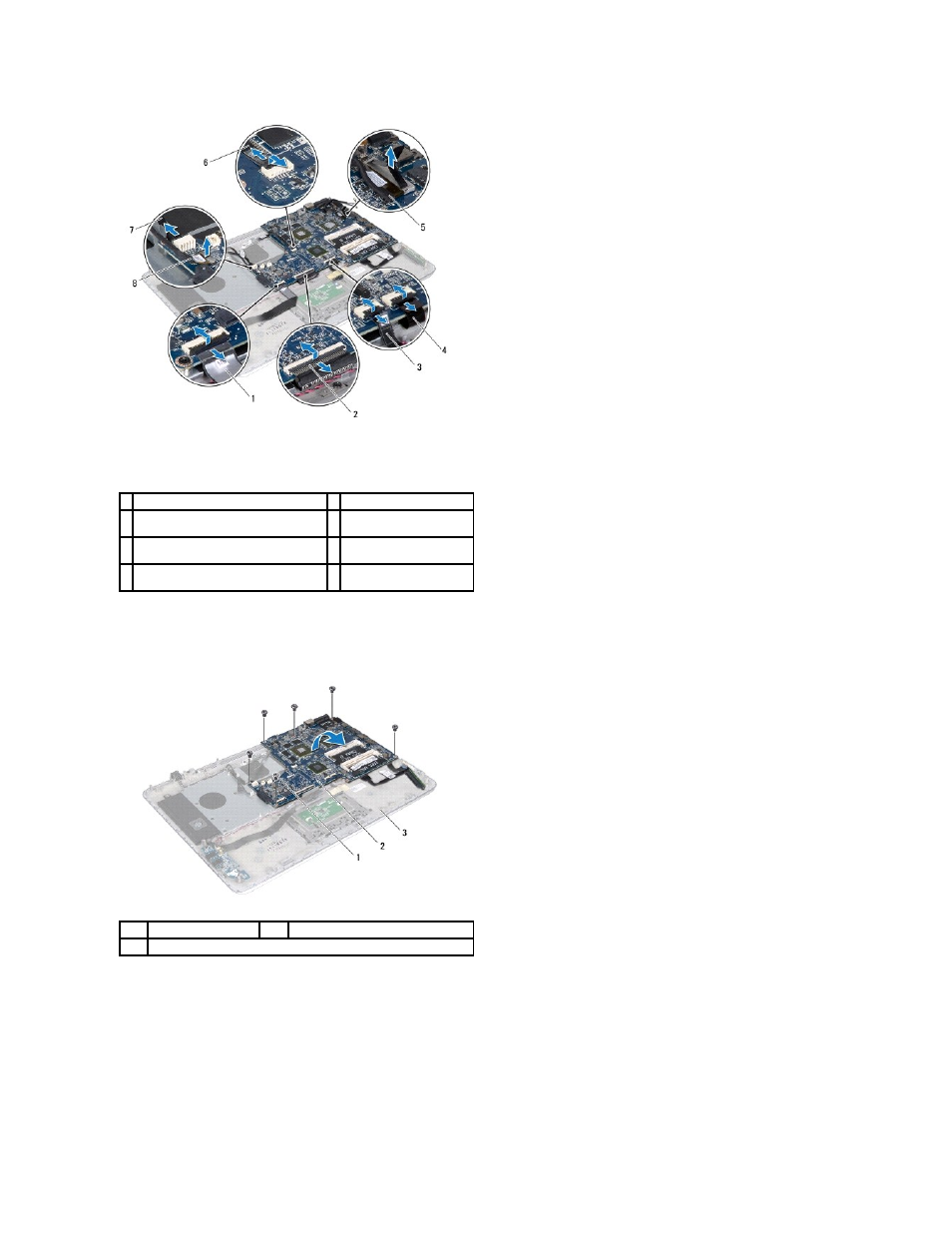

1 кабель звуковой платы 2 кабель клавиатуры
3 кабель сенсорной панели 4 кабель подсветки
клавиатуры
5 кабель дисплея 6 кабель платы кнопки
питания
7 кабель разъема адаптера переменного
тока
8 кабель камеры
1 винты (6) 2 cистемная плата
3 упор для рук в сборе
