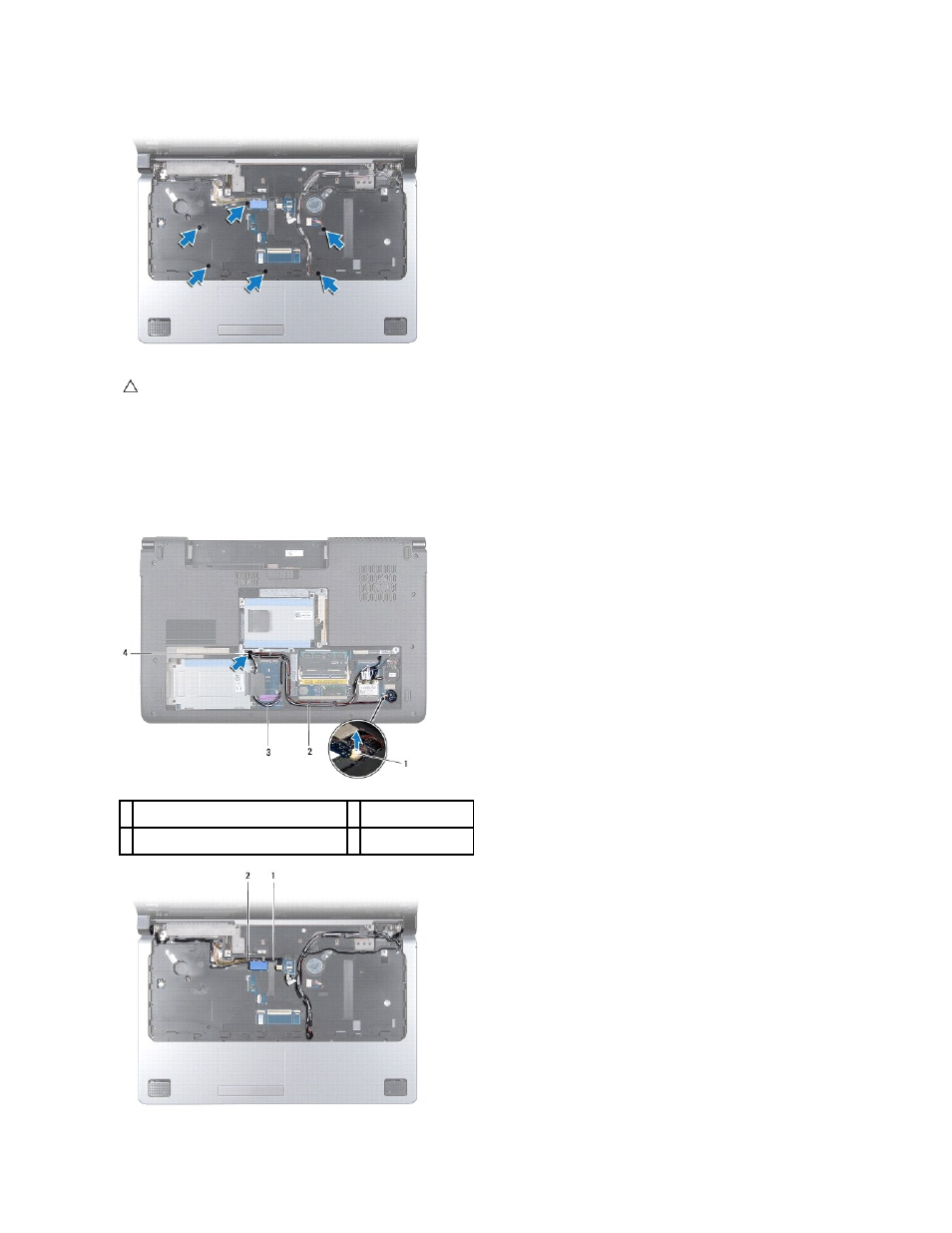

12.
Отсоедините кабель дисплея
, кабель камеры, кабель кнопки питания и кабель сенсорной панели от соответствующих разъемов на системной
плате
.
13.
Запомните
, как уложены кабель антенны и кабель низкочастотного динамика, затем осторожно извлеките кабели из направляющих желобков и
вытяните их через слот
.
14.
Запомните
, как уложены кабель дисплея, кабель кнопки питания и кабель камеры, и осторожно извлеките кабели из направляющих желобков.
ВНИМАНИЕ
.
Потяните за пластмассовый язычок в верхней части разъемов
, чтобы не повредить разъемы.
1 разъем кабеля низкочастотного динамика в
сборе
2 направляющие
желобки
3 антенные кабели
4 паз для укладки
кабеля
