Компоненты

системной платы

Рисунок

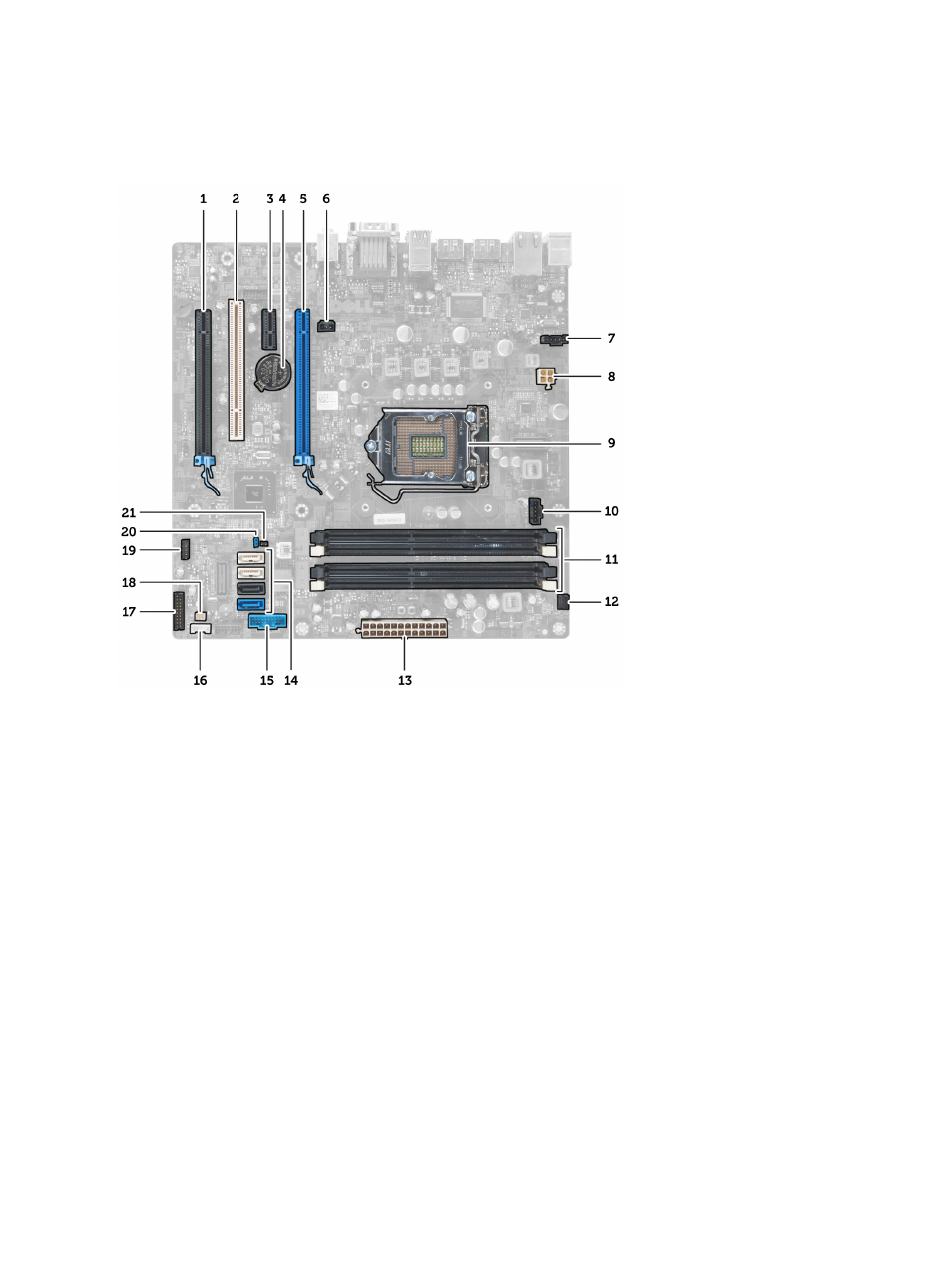

1. Компоненты системной платы

1. Слот PCI Express x16 (с разводкой x4)
2. Слот PCI
3. Слот PCIe x1
4. Батарея типа «таблетка»
5. Слот PCI Express x16
6. Разъем датчика вскрытия корпуса
7. Разъем системного вентилятора
8. 4–контактный разъем питания ЦП
9. Гнездо ЦП

10. Разъем вентилятора радиатора
11. Слоты модулей памяти DDR DIMM(4)

12. Фронтальный разъем кнопки питания
13. 24-контактный разъем питания ATX
14. Разъемы SATA
15. Разъем USB передней панели
16. Разъем динамика
17. Адиуоразъем на передней панели
18. Разъем термического датчика
19. Внутренний разъем USB 2.0
20. Перемычка сброса пароля
21. Разъем перемычки RTCRST
