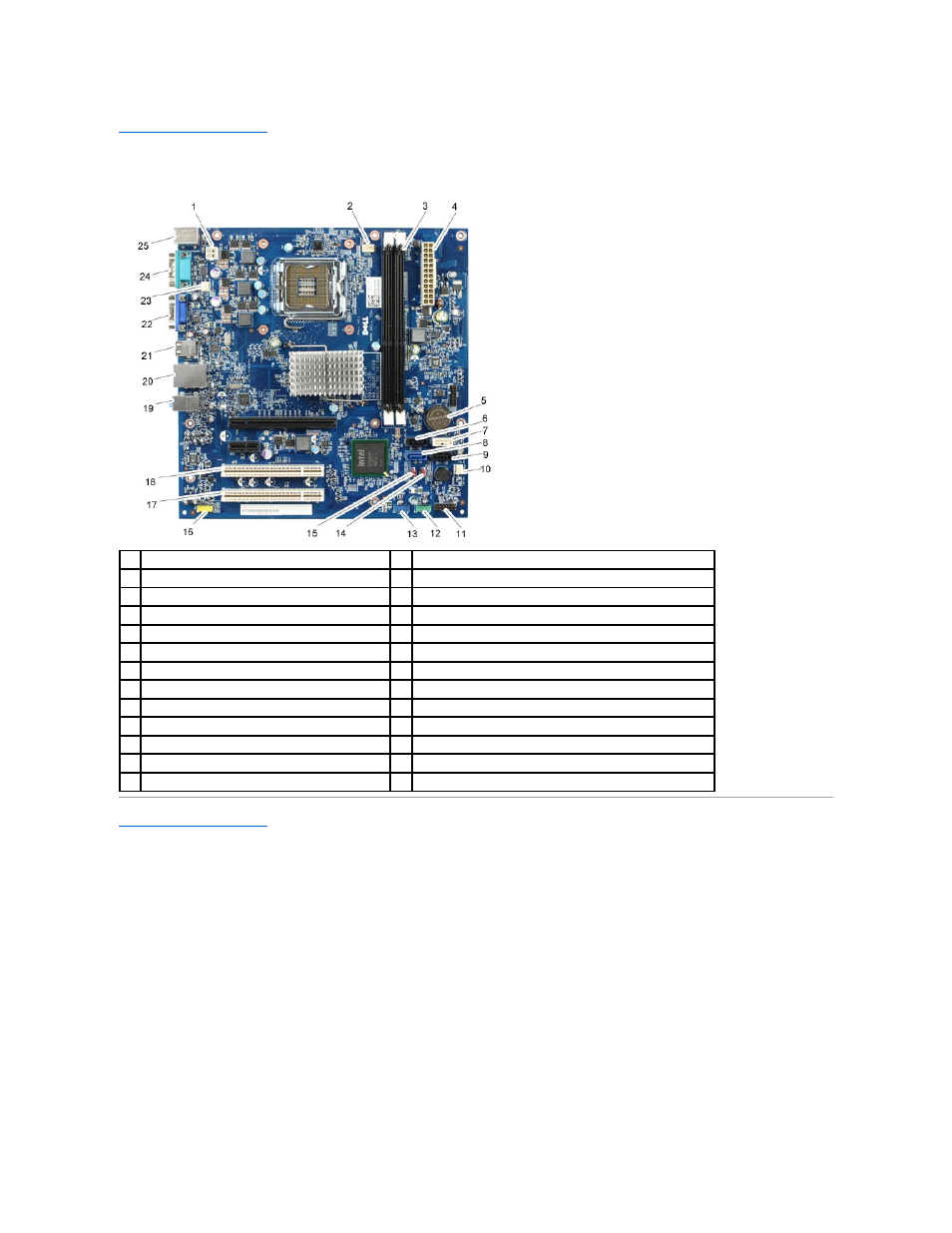

Расположение компонентов системной платы
Руководство по обслуживанию Dell™ Vostro™ 230s — Slim Tower
Назад на страницу содержания
1 Разъем питания (PWR1) 2 Питание блока радиатора /вентилятора процессора (CPUFAN1)
3 Разъемы модуля памяти (2) 4 Основной разъем питания
5 Гнездо батареи 6 Разъем диска SATA (SATA3)
7 Разъем диска SATA (SATA2) 8 Разъем диска SATA (SATA0)
9 Разъем диска SATA (SATA1) 10 Разъем вентилятора корпуса 2 (SYS FAN2)
11 Разъем кнопки питания и индикаторов (LEDH1) 12 Разъем передней панели ввода -вывода (USBF1)
13 Разъем устройства чтения карт памяти (USBF_INT1) 14 Перемычка CMOS (CMOS1)
15 Перемычка защиты паролем (PW_CLR1) 16 Аудиоразъем (AUDIOF1)
17 Разъем PCI (PCI1) 18 Разъем PCI (PCI2)
19 Аудиоразъемы 20 Один сетевой порт и два порта USB
21 Два порта USB 22 Видеовыход на плате (VGA)
23 Разъем вентилятора системного блока (SYSFAN1) 24 Разъем последовательного порта
25 Разъемы PS/2 для мыши и клавиатуры
