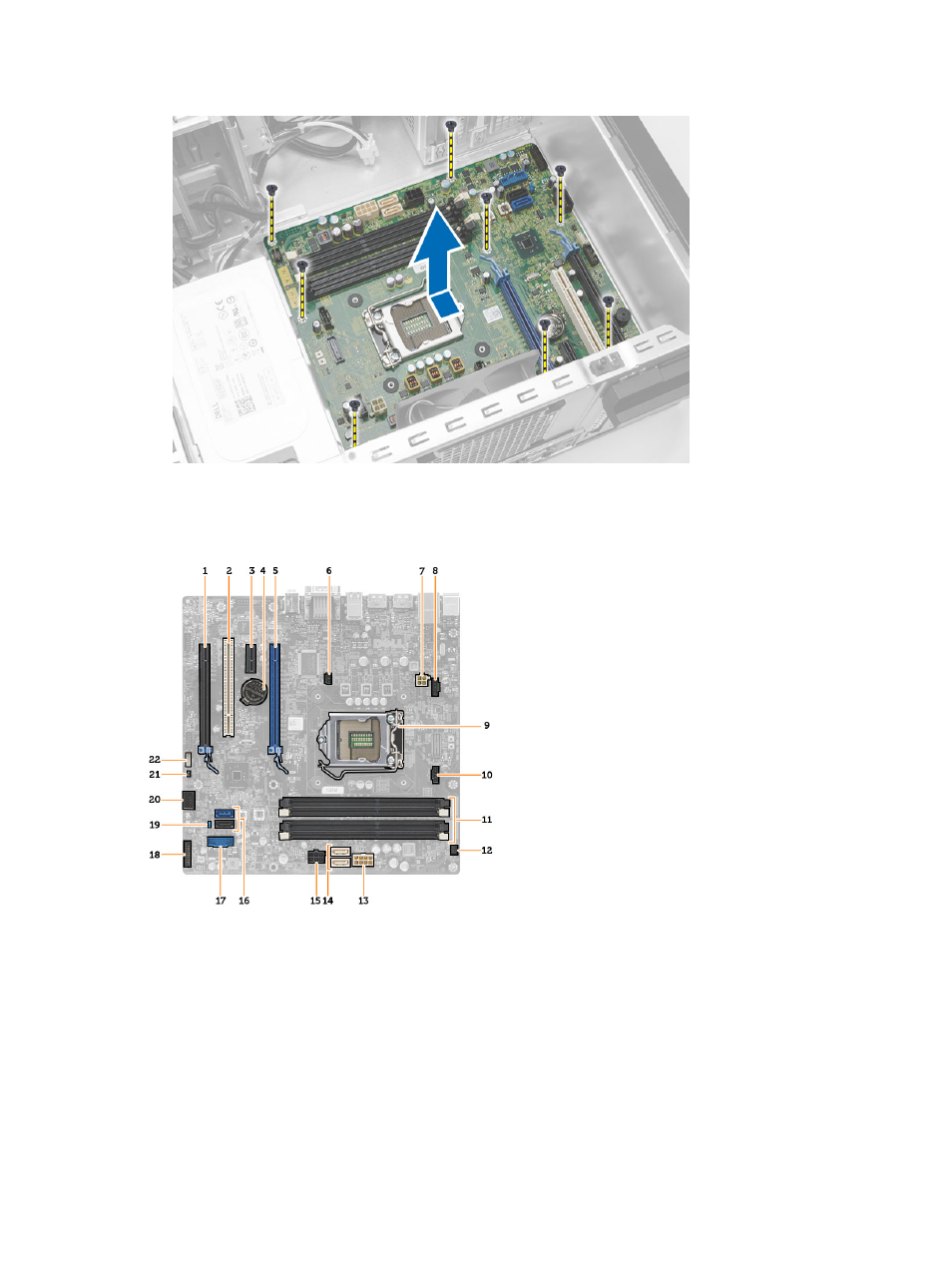

5. Наклоните системную плату под углом в 45 градусов, а затем приподнимите ееы и выньте из компьютера.
Компоненты системной платы
Рисунок 1. Компоненты системной платы
1. Слот PCI Express x16 (с разводкой x4)
2. Слот платы PCI
3. слот PCIe x1
4. батарейка типа «таблетка»
5. слот PCI Express x16
6. разъем датчика вскрытия корпуса 7. 4-штырьковый разъем питания ЦП
8. разъем системного вентилятора
9. гнездо ЦП
10. разъем вентилятора радиатора
11. Слоты модулей памяти DDR DIMM(4)
12. разъем переднего переключателя питания
