2
Земля
Черный
3
+12 ВА
Желтый
4
+12 ВА
Желтый

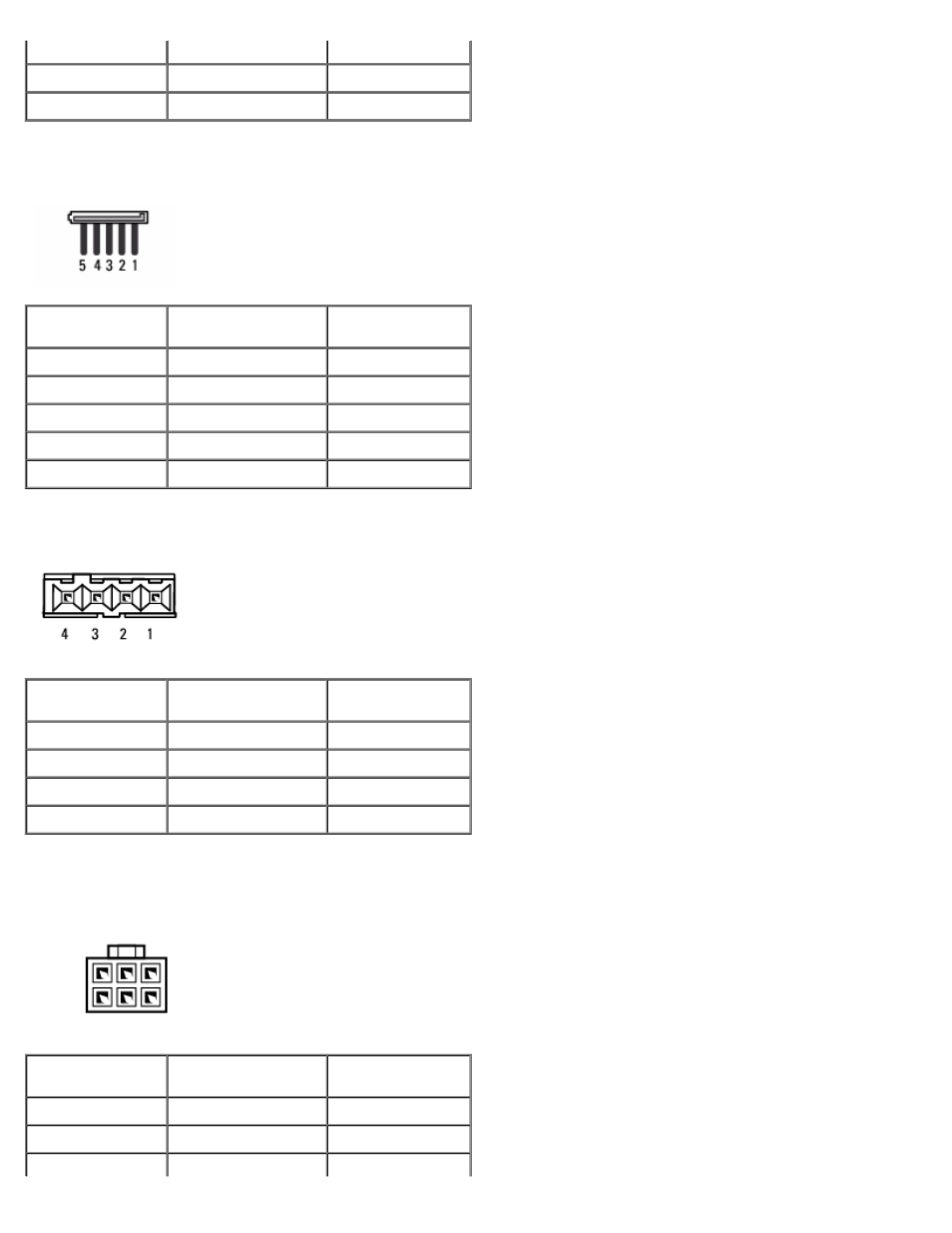

Разъемы питания P3, P4, P5, P6, P7 и P8
Номер контакта Название сигнала Провод 18-AWG
1
+3,3 В
Оранжевый
2
Земля
Черный
3
+5 В
Красный
4
Земля
Черный
5
+12 ВА
Белый
Разъем питания постоянного тока P9
Номер контакта Название сигнала Провод 22-AWG
1
+5 В
Красный
2
Земля
Черный
3
Земля
Черный
4
+12 ВА
Желтый
Разъем питания постоянного тока P10
Номер контакта Название сигнала Провод 22-AWG
1
+12 В
Желтый
2
+12 В
Желтый
3
+12 В
Желтый
