Платы PCI Express
2
Снимите крышку корпуса компьютера (см. раздел «Снятие крышки корпуса
3
Снимите скобу крепления графического адаптера, если это применимо (см.
раздел «Снятие скобы крепления графического адаптера» на стр. 31).
4
Снимите скобу крепления плат (см. раздел «Снятие скобы крепления плат» на
5
Отсоедините от платы все кабели, если это применимо.
6
Извлеките плату PCI Express из слота.
•
Если извлекается плата PCI Express x1, возьмите ее за верхние углы, а
затем извлеките из разъема.
•
Если извлекается плата PCI Express x16, нажмите на фиксатор, возьмите
плату за верхние углы, а затем извлеките из разъема.

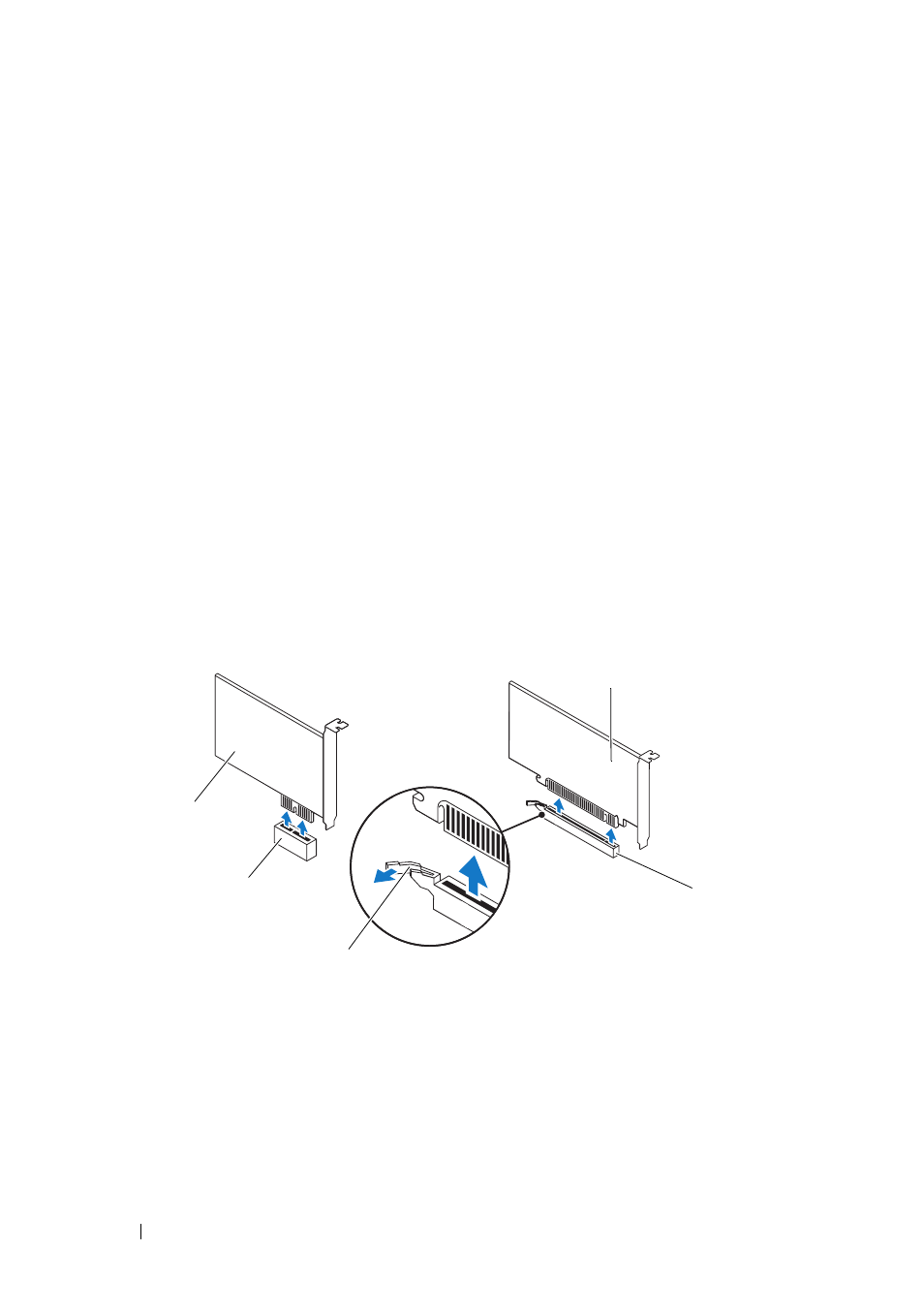

1
плата PCI Express x1
2
слот платы PCI Express x1
3
фиксатор
4
слот платы PCI Express x16
5
плата PCI Express x16
5
4
3
2
1
