Инструкция по эксплуатации Dell XPS M1210
Страница 67
Использование
мультимедийных
устройств
67
1
Выключите компьютер и телевизор или аудиоустройство, которое требуется подключить.
2
Подсоедините композитный видеоадаптер к разъему S-video TV-out на компьютере.
3
Подсоедините один конец кабеля S-video к выходному разъему S-video композитного видеоадаптера.
4
Подсоедините другой конец кабеля S-video к входному разъему S-video на телевизоре.
5
Подсоедините один конец цифрового звукового кабеля S/PDIF к цифровому аудиоразъему кабеля
композитного видеоадаптера.
6
Подсоедините другой конец цифрового звукового кабеля S/PDIF к входному аудиоразъему на
телевизоре или аудиоустройстве.

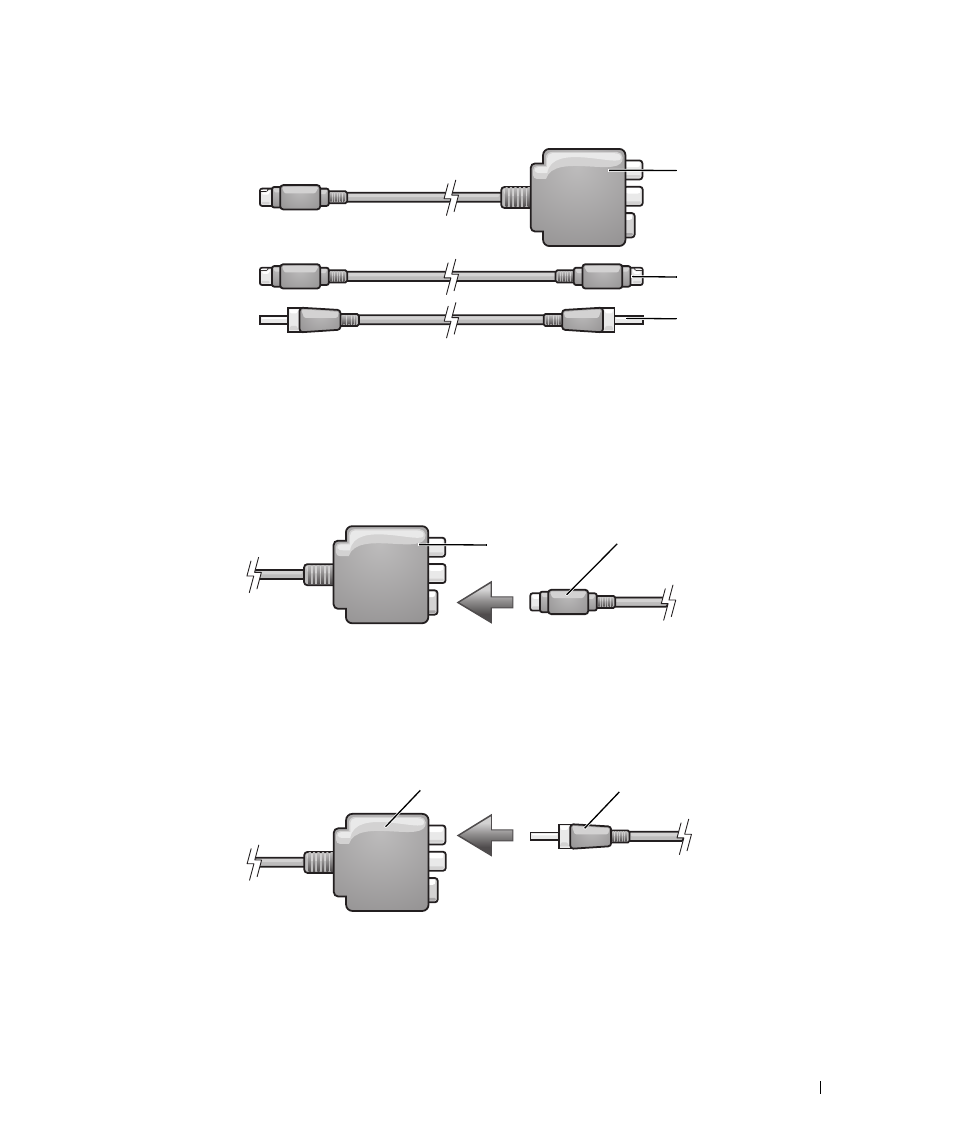

1
композитный видеоадаптер 2
кабель S-video
3
цифровой звуковой
кабель S/PDIF
1
композитный видеоадаптер 2
кабель S-video
1
композитный видеоадаптер 2
цифровой звуковой
кабель S/PDIF
1
2
3
1
2
1
2
