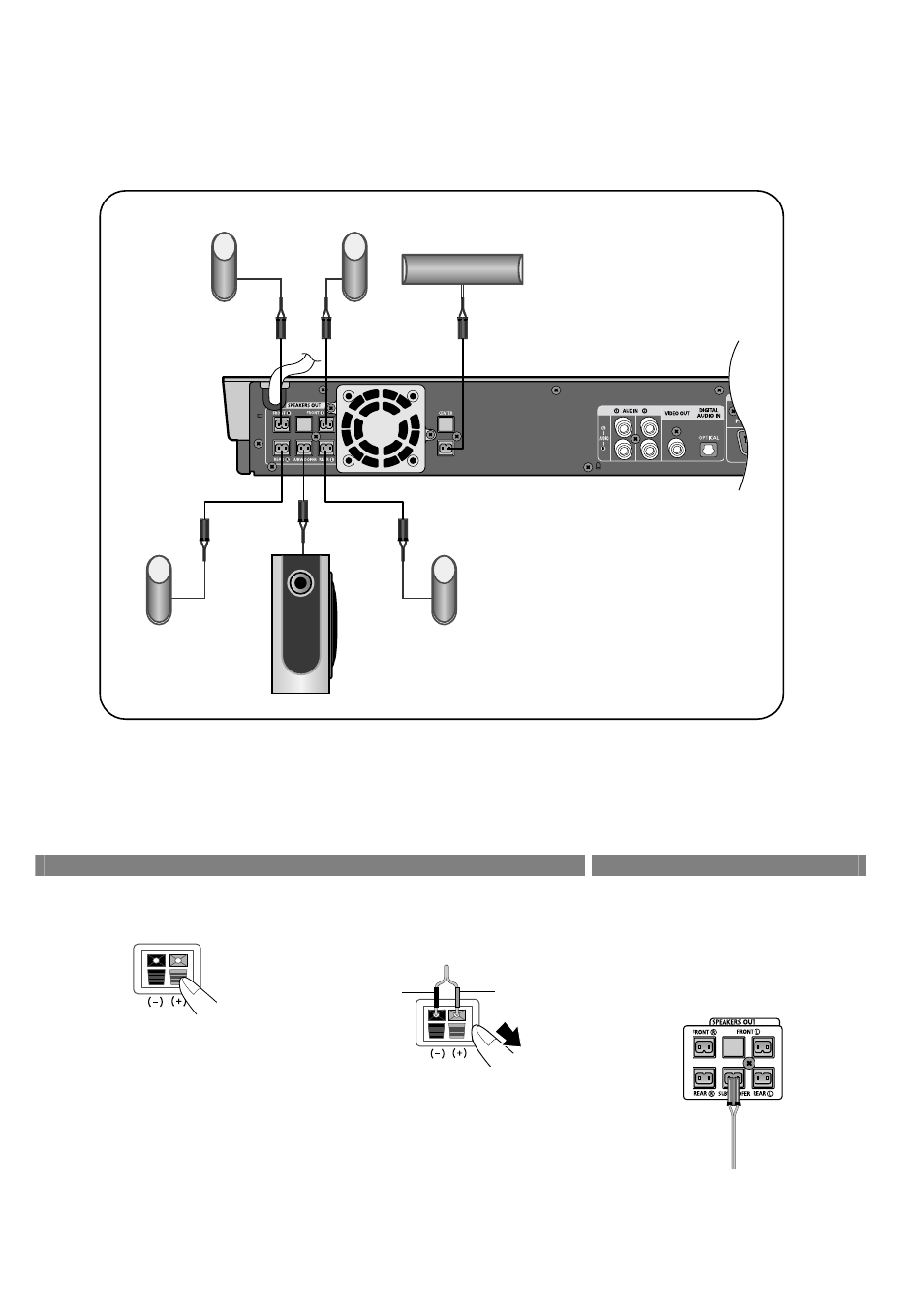

1- Фронтальный громкоговоритель (П); 2- Фронтальный громкоговоритель (Л); 3- Центральный громкоговоритель; 4- Красный; 5- Белый;
6- Зеленый; 7- Серый; 8- Фиолетовый; 9- Синий; 10- Тыловой громкоговоритель (П); 11- Тыловой громкоговоритель (Л); 12- Сабвуфер
Задняя панель громкоговорителя
Задняя панель системы
1
Нажмите язычок клеммы на
задней панели громкоговорителя.
2
Вставьте провод с изоляцией
черного цвета в черную клемму
(–), а провод с изоляцией серого
цвета в серую клемму (+) и
отпустите язычок.
3
Подсоедините разъемы кабелей от
громкоговорителей к
соответствующим гнездам на
задней панели системы.
•
Следите за тем, чтобы цвета гнезд
для громкоговорителей
соответствовали цветам разъемов.
Черный Серый
10 Rear Speaker (R)
1 Front Speaker (R)
12 Subwoofer
3 Center Speaker
11 Rear Speaker (L)
2 Front Speaker (L)
9 Blue
7 Gray
8 Purple
5 White
4 Red 6 Green
