Кабели
Кабели питания с фиксирующей защелкой
Следующие разъемы питания на компьютере оснащены фиксирующими
защелками:
• Основной кабель питания (см. «Разъем питания постоянного тока P1»
• Кабели питания графического адаптера (см. «Разъем питания
постоянного тока P2 и P3 (графический адаптер)» на стр. 20).
• Кабель питания процессора (см. «Разъемы питания постоянного тока
Для отсоединения кабеля питания с фиксирующей защелкой нажмите на
фиксирующую защелку разъема питания, а затем вытащите кабель вверх и
в сторону от системной платы.

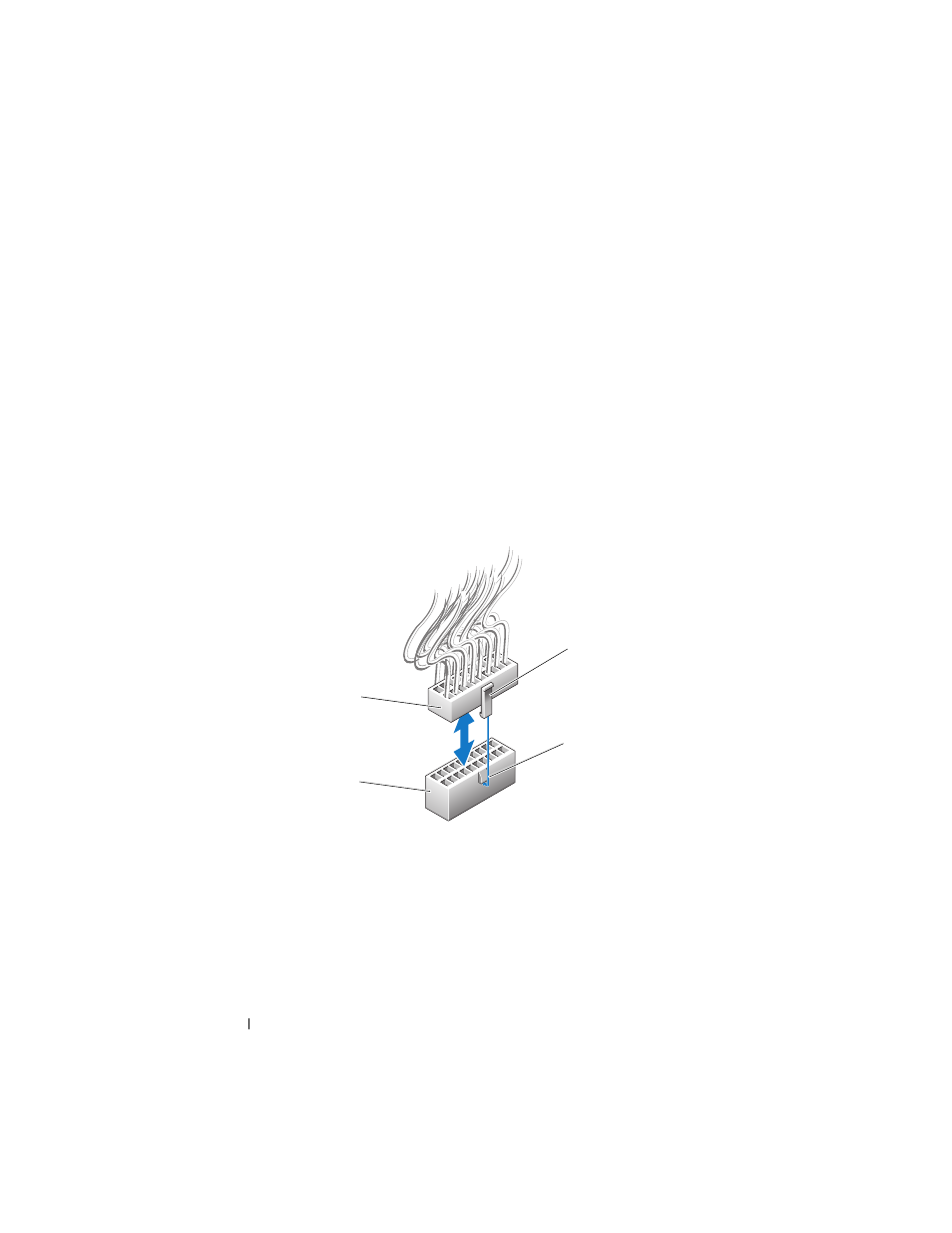

Для подсоединения кабеля питания к системной плате совместите
фиксирующую защелку на разъеме питания с выступом на разъеме
системной платы; затем нажмите на разъем вниз до щелчка, чтобы он
надежно зафиксировался на месте.
1
фиксирующая защелка
2
выступ
3
разъем питания системной платы
4
разъем питания
1
2
3
4
