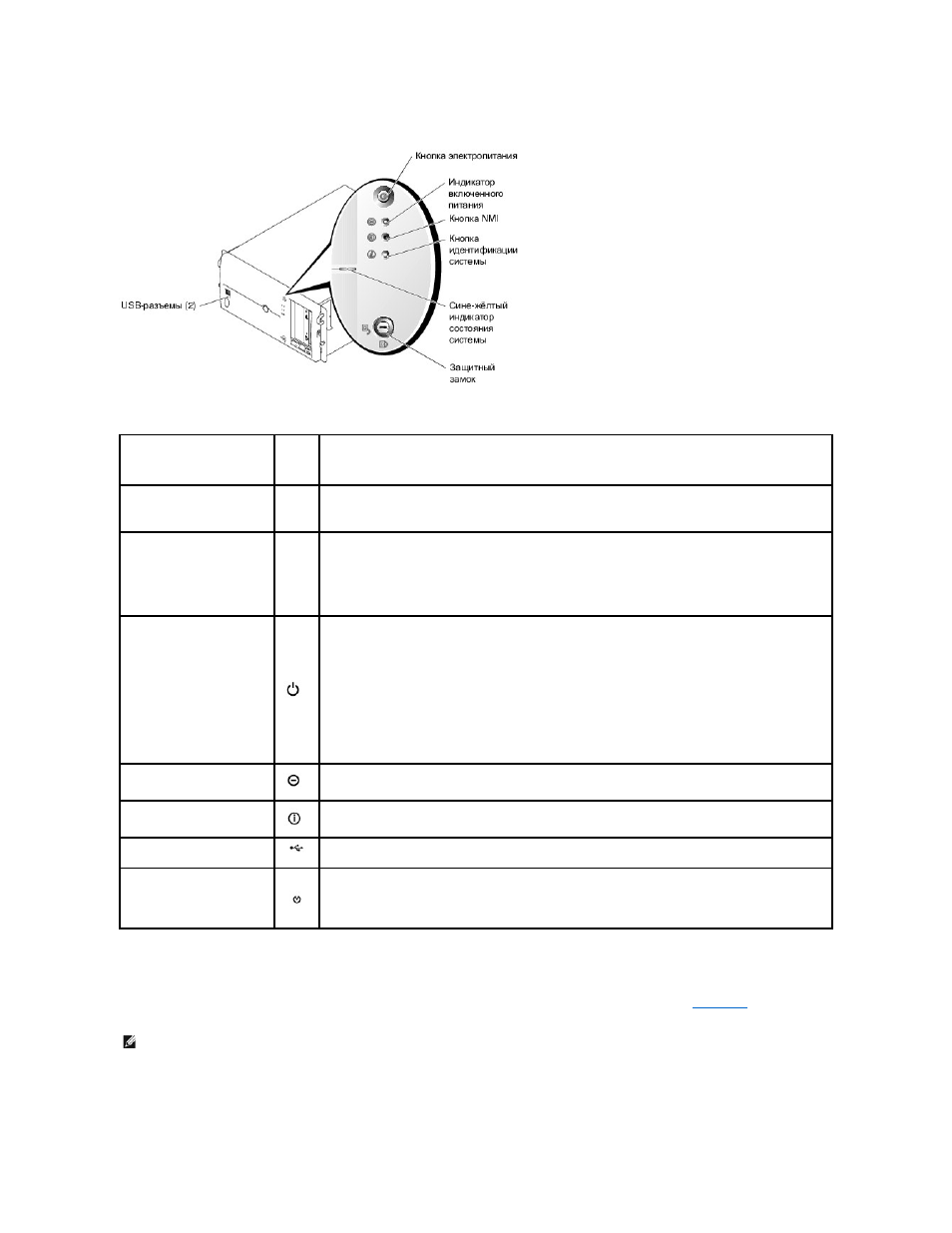

1-2. Элементы и индикаторы передней панели
Таблица
1-2. Светодиодные индикаторы, кнопки и разъемы на передней панели
Кодовые сигналы индикаторов жестких дисков
SCSI
Каждый отсек жестких дисков
SCSI снабжен двумя индикаторами: индикатором активности и индикатором состояния (см.
). Индикаторы
предоставляют информацию о состоянии жесткого диска
.
Рисунок
1-3. Индикаторы жестких дисков SCSI
Индикатор
, кнопка или
разъем
Значок
Описание
Синий индикатор состояния
системы
Синий индикатор состояния системы горит во время нормальной работы
. Мигание синего индикатора
состояния системы при идентификации может быть вызвано как программным обеспечением для
управления системой
, так и нажатием кнопок идентификации, расположенных на передней и
задней панелях
.
Желтый индикатор состояния
системы
Желтый индикатор состояния системы начинает мигать
, когда в системе возникает та или иная проблема,
связанная с блоками питания
, вентиляторами, температурой или жесткими дисками SCSI.
ПРИМЕЧАНИЕ
.
Если система подключена к источнику переменного тока и обнаружена ошибка
, желтый
индикатор состояния системы начинает мигать независимо от того
, включено ли питание системы.
Кнопка электропитания и
индикатор кнопки
электропитания
Кнопка электропитания контролирует подачу в систему постоянного тока
.
ПРИМЕЧАНИЕ
.
Если система работает под управлением
ACPI-совместимой операционной системы и
отключается с помощью кнопки электропитания
, перед отключением питания система выполнит
надлежащую процедуру завершения работы
. Если ACPI-совместимая операционная система не
используется
, питание отключается сразу же после нажатия кнопки электропитания.
Индикатор кнопки электропитания загорается
, когда в систему подается электропитание и она находится
в рабочем состоянии
. Индикатор выключен, если электропитание в систему не подается. Индикатор
мигает
, когда система находится в режиме ожидания. Информацию о состояниях ожидания см. в
документации по операционной системе
.
Индикатор
включенного питания
Когда система включена
, загорается индикатор включенного питания. Индикатор включенного питания
мигает
, если в систему подается питание, но система при этом не включена.
Кнопка
идентификации
системы
Кнопки идентификации системы на передней и задней панелях используются для поиска конкретной
системы в стойке
. При нажатии одной из этих кнопок синие индикаторы состояния системы на передней и
задней панелях начнут мигать и будут мигать до повторного нажатия одной из этих кнопок
.
USB-разъемы
Предназначены для подключения к системе устройств
, совместимых с интерфейсом USB 2.0.
Кнопка
NMI
Используется для устранения проблем в программном обеспечении и драйвере устройства при работе
определенных операционных систем
. Эту кнопку можно нажать, используя конец канцелярской скрепки.
Используйте эту кнопку только по указанию специалиста службы технической поддержки или в
соответствии с документацией по операционной системе
.
ПРИМЕЧАНИЕ
.
Индикатор активности жесткого диска отсутствует в системах с дополнительными жесткими дисками
SATA.
