18
Описание аппаратного обеспечения

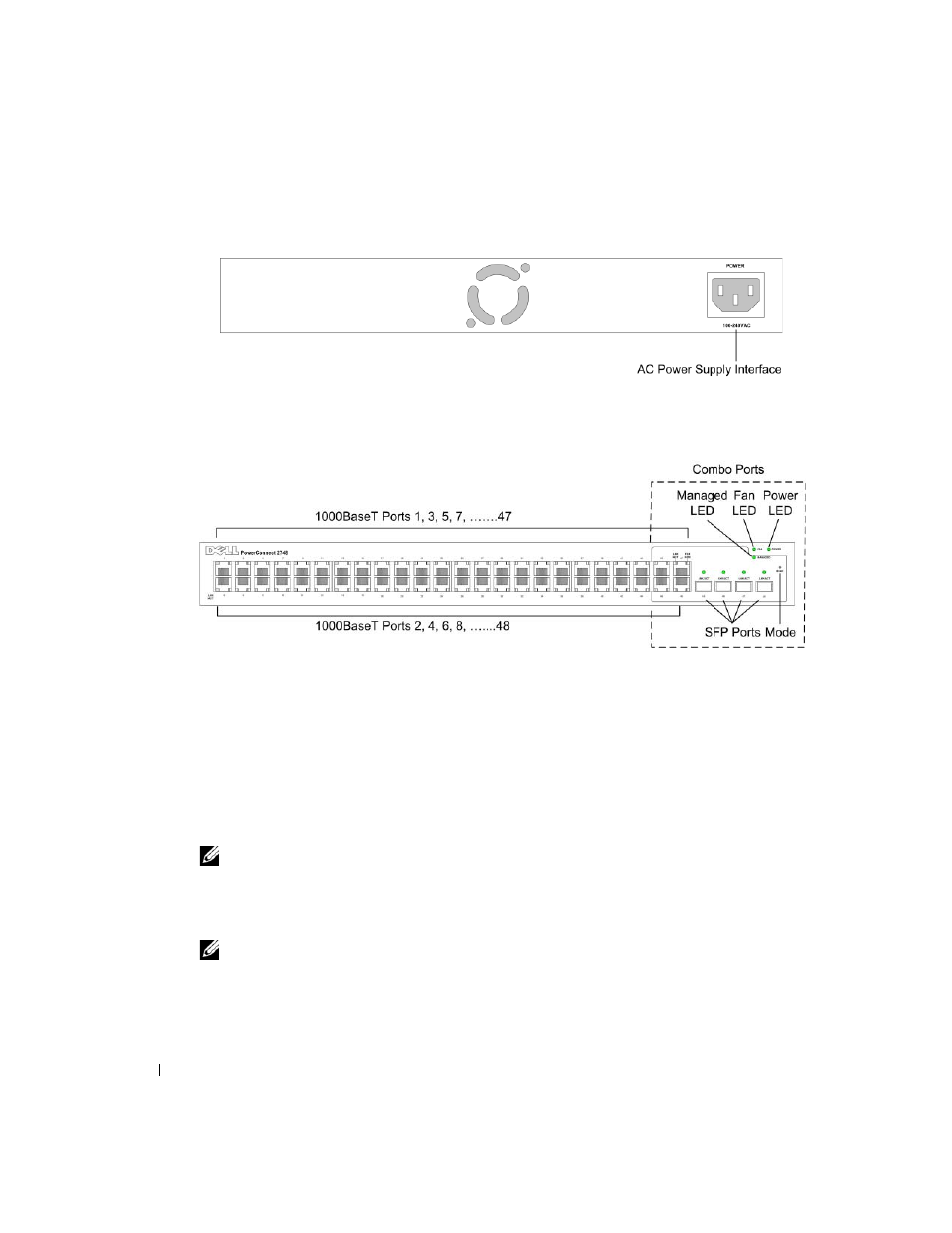

Рисунок 2-6.
Задняя панель устройства PowerConnect 2724
Рисунок 2-7.
Передняя панель устройства PowerConnect 2748
На передней панели присутствуют 48 портов с нумерацией от 1 до 48 сверху вниз и слева
направо. Около каждого порта находятся индикаторы, отображающие состояние портов.
Для оптоволоконного подключения присутствуют два порта SFP (Small Form-Factor
Plugable), обозначенные как порты 45, 46, 47 и 48. Четыре комбинированных порта являются
логическими портами с двумя физическими соединениями:
• Соединение RJ-45 для подключения медных кабелей типа "витая пара".
• Порт SFP для оптических трансиверов с возможностью подкачки, обеспечивающих
высокоскоростное соединение 1000BASE-SX или 1000BASE-LX.
ПРИМЕЧАНИЕ:
Одновременно можно использовать только одно из двух физических
соединений комбинированного порта. Возможности порта и средства управления им
определяются используемым физическим соединением. Система автоматически
определяет тип подключения к комбинированному порту и использует эту информацию
во всех интерфейсах управления.
ПРИМЕЧАНИЕ:
Система может переключаться с RJ-45 на SFP (или наоборот) без
переустановки устройства. Если присутствуют и порт RJ-45, и порт SFP, активным будет
порт SFP, а порт RJ-45 будет отключен.
