Извлечение мини -платы – Инструкция по эксплуатации Dell Studio 1737
Страница 41
Компьютер поддерживает три слота для мини
-плат:
l
два слота для полноразмерных плат
Mini-Card - для беспроводной глобальной сети (WWAN), беспроводной персональной сети (WPAN),
сверхширокополосной сети
(UWB) и технологии Bluetooth
l
один слот для плат
Mini-Card половинной длины - для беспроводной локальной сети (WLAN)
Поддерживаемые типы мини
-плат:
l
беспроводная локальная сеть
(WLAN) - мини-плата половинной длины
l
сверхширокополосная сеть
(UWB) - мини-плата нормальной длины
l
мобильная широкополосная или беспроводная глобальная сеть
(WWAN) - мини-плата нормальной длины
l
беспроводная персональная сеть
(WPAN) или внутренняя плата с беспроводной технологией Bluetooth
®
- мини-плата нормальной длины
Извлечение мини
-платы
1.
Выполните инструкции
, описанные в разделе
Перед установкой
.
2.
Переверните компьютер вверх дном и снимите нижнюю крышку
(см.
Снятие нижней крышки
).
3.
Отсоедините от мини
-платы антенные кабели.
4.
Выверните крепежный винт
, которым мини-плата крепится к системной плате.
5.
Приподнимите мини
-плату и извлеките ее из разъема на системной плате.
ПРИМЕЧАНИЕ
:
В компьютер одновременно можно установить только две мини
-платы нормальной длины и одну мини-плату половинной длины.
ПРИМЕЧАНИЕ
:
В слот беспроводной локальной сети устанавливается мини
-плата половинной длины.
ПРИМЕЧАНИЕ
:
В зависимости от конфигурации системы и даты ее продажи
, в одном или более слотах плат Mini-Card могут быть не установлены
платы
Mini-Card.
ВНИМАНИЕ
:
При отключении кабеля тяните его за разъем или за язычок
, но не за сам кабель. У некоторых кабелей есть разъемы с
фиксирующими лапками
. Перед отсоединением такого кабеля необходимо нажать на них. При разъединении разъемов старайтесь разносить их
по прямой линии
, чтобы не погнуть контакты. Также перед подсоединением кабеля убедитесь в правильном направлении и совмещении частей
разъемов
.

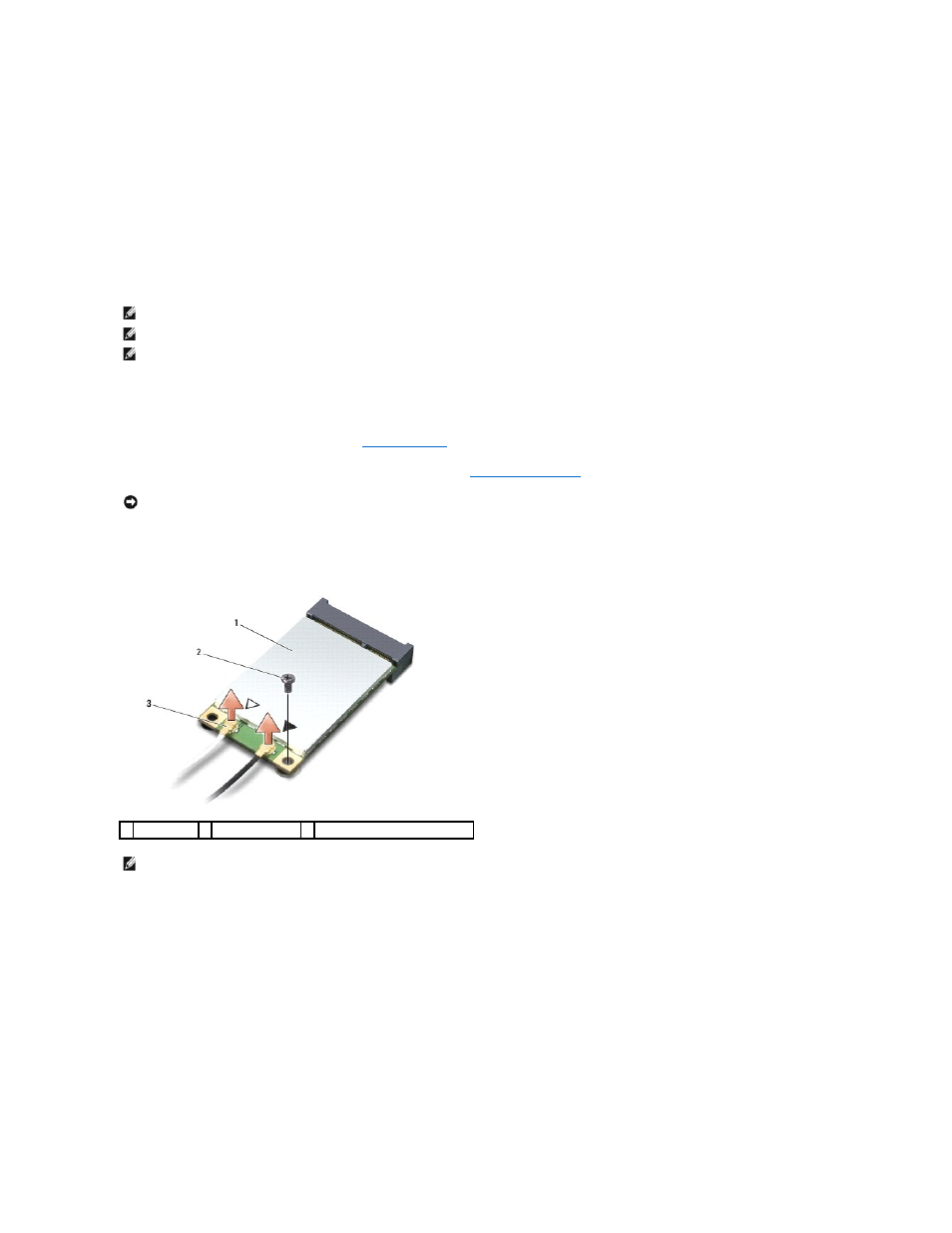

1 Мини-плата 2 крепежный винт
3 разъемы антенных кабелей (2)
ПРИМЕЧАНИЕ
:
Извлекая мини
-плату WPAN/UWB, отсоедините от мини-платы синий антенный кабель.
