Инструкция по эксплуатации Dell OptiPlex 745
Страница 250
250
Краткий справочник

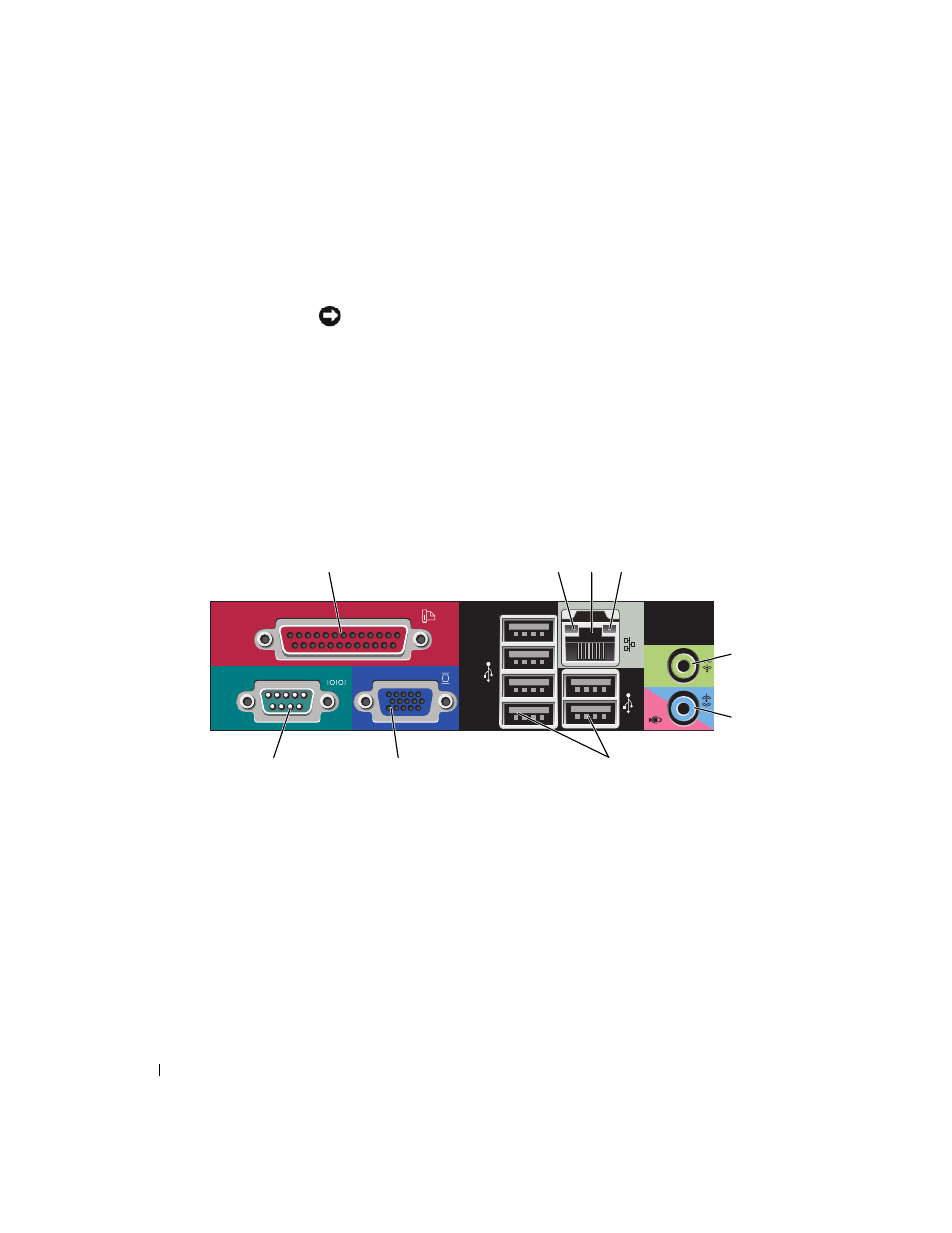

Компьютер с корпусом Mini Tower — разъемы на задней панели
3
переключатель выбора
напряжения
Компьютер оборудован ручным переключателем выбора напряжения.
Во избежание повреждения компьютера установите переключатель выбора
напряжения вручную в положение, соответствующее напряжению, наиболее точно
совпадающему с напряжением электросети, используемым в вашем регионе.
ВНИМАНИЕ.
В Японии переключатель выбора напряжения можно
установить в положение 115 V, несмотря на то, что в Японии используется
напряжение 100 В.
Также убедитесь, что монитор и другие подключенные устройства могут работать
с напряжением переменного тока, доступным в вашем регионе.
4
разъем питания
Для подключения кабеля питания.
5
разъемы на задней панели Используются для подключения последовательных, USB и других устройств к
соответствующим разъемам (см. раздел «Компьютер с корпусом Mini Tower —
разъемы на задней панели» на стр. 250).
6
гнезда для плат
Доступные разъемы для любых установленных плат PCI и PCI Express.
1
3
9
8
7
5
6
2
4
1
разъем параллельного
порта
К разъему параллельного порта подключается параллельное устройство,
например принтер. USB-принтер следует подключать к разъему USB.
ПРИМЕЧАНИЕ.
Встроенный разъем параллельного порта автоматически
отключается, если компьютер обнаруживает установленную плату, имеющую
разъем параллельного порта, настроенный на тот же адрес. Для получения
дополнительной информации см. интерактивное Руководство пользователя.
2
c
ветодиод поддержания
связи
• Зеленый – установлено соединение между сетью 10 Мбит/с и компьютером.
• Оранжевый – установлено соединение между сетью 100 Мбит/с и
компьютером.
• Желтый – установлено соединение между сетью 1 Гбит/с (1000 Мбит/с) и
компьютером.
• Индикатор не горит – физическое соединение с сетью отсутствует.
