25
Системная плата
Извлечение системной платы
1. Выполните процедуры, приведенные в разделе Перед началом работы с компьютером .
2. Извлеките батарею .
3. Извлеките карту модуля определения абонента (SIM-карту) .
4. Извлеките карту Secure Digital (SD) .
5. Снимите заднюю панель .
6. Извлеките память .
7. Снимите окантовку клавиатуры .
8. Снимите клавиатуру .
9. Извлеките оптический дисковод .
10. Извлеките жесткий диск .
11. Извлеките плату беспроводной локальной сети (WLAN) .
12. Извлеките плату беспроводной глобальной сети (WWAN) .
13. Снимите крышку центрального процессора .
14. Извлеките радиатор .
15. Извлеките процессор .
16. Снимите упор для рук .
17. Извлеките плату ExpressCard/смарт-карту/модуль PCMCIA .
18. Снимите дисплей в сборе .
19. Извлеките звуковую плату .
20. Извлеките плату Bluetooth .
21. Извлеките модем .
22. Снимите скобы крепления .

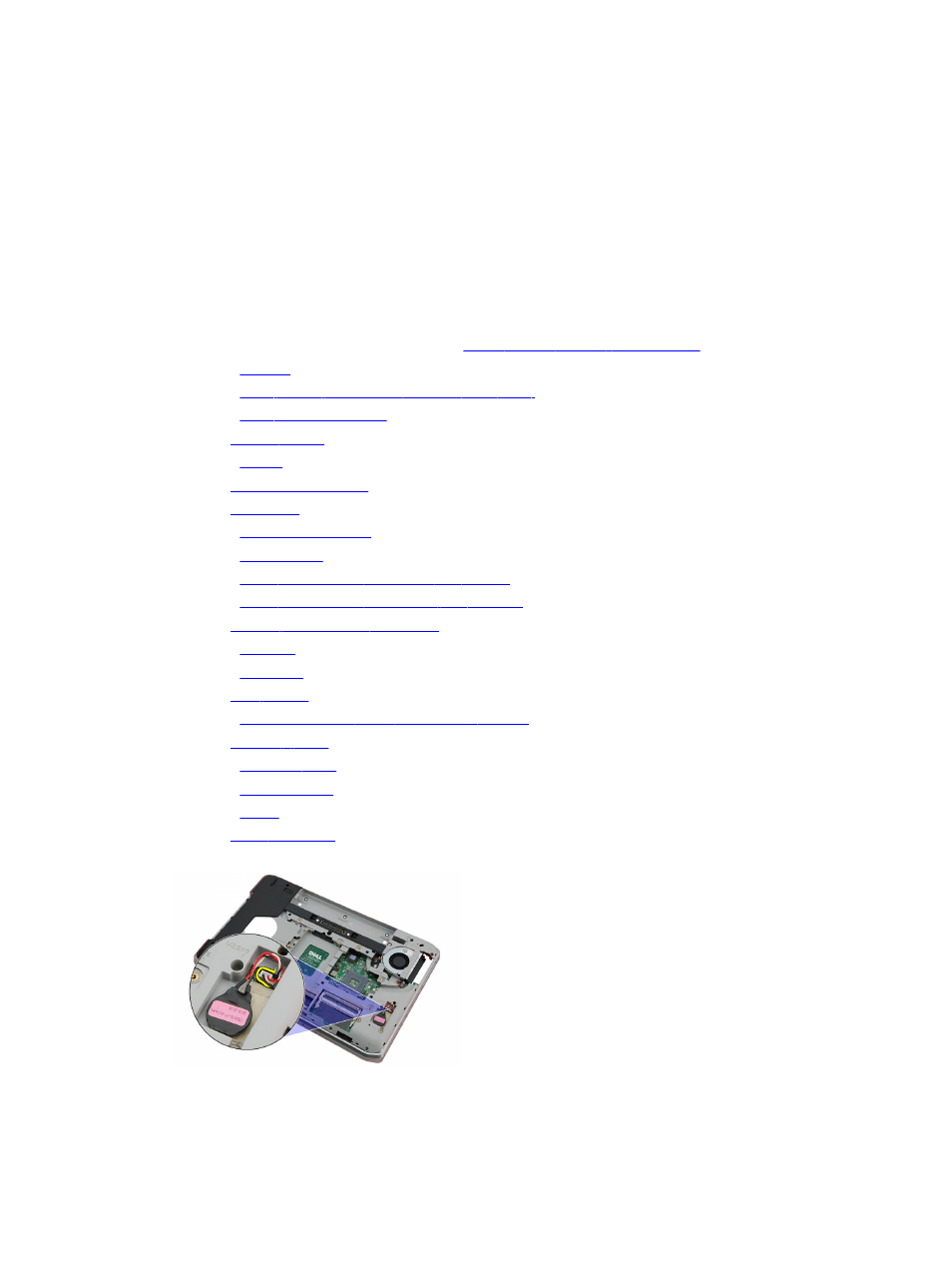

23. Отсоедините кабель батарейки типа «таблетка» от системной платы.
24. Отсоедините кабель вентилятора.
