Компоненты системы – Инструкция по эксплуатации Dell PowerEdge SC 420
Страница 6
и
предоставляют информацию об элементах и диагностических индикаторах задней панели системы.
и
предоставляют информацию об индикаторах сетевой интерфейсной платы (NIC). Более подробную информацию об индикаторах задней
панели см
. в документе Installation and Troubleshooting Guide (Руководство по установке системы и устранению неисправностей).

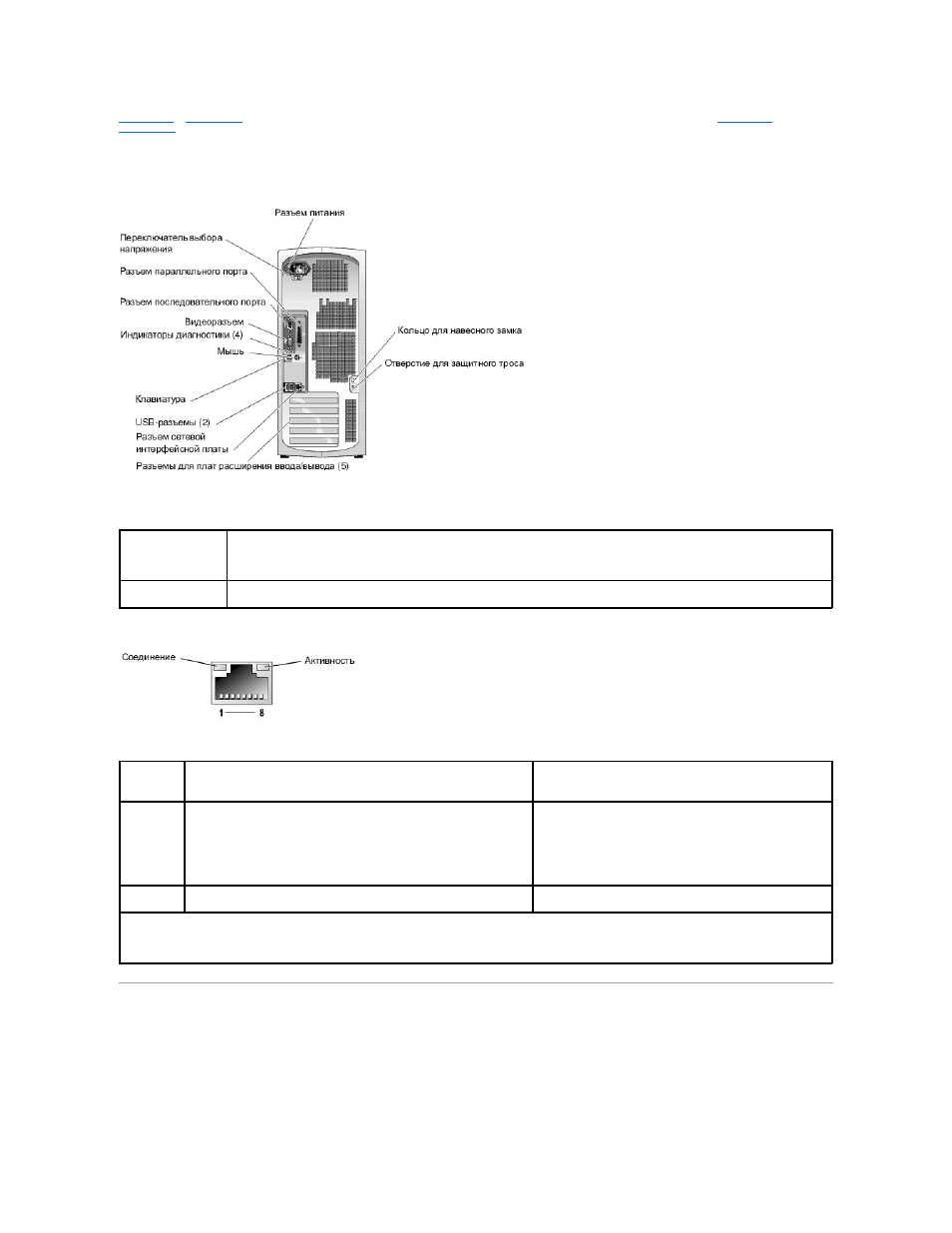

Рисунок
1-2. Элементы задней панели
Таблица
1-2. Индикаторы задней панели
Рисунок
1-3. Индикаторы сетевой интерфейсной платы
Таблица
1-3. Индикаторы сетевой интерфейсной платы
Компоненты системы
Ваша система содержит следующие компоненты
:
l
Один из следующих процессоров
:
¡
Процессор
Intel® Pentium® 4 с минимальной тактовой частотой от 2,8 ГГц, частотой внешней шины минимум 800 МГц и объемом
внутренней кэш
-памяти не менее 1 Мб.
Кнопка или
индикатор
Описание
Индикаторы
диагностики
(4)
Помогают при поиске и устранении неисправностей системы
. Более подробную информацию см. в документе Installation
and Troubleshooting Guide
(Руководство по установке системы и устранению неисправностей).
Индикатор
Нормальная работа
Состояние ошибки
Соединение
Зеленый сигнал указывает на подключение к сети со скоростью 10 Мб/с.
Оранжевый сигнал указывает на подключение к сети со скоростью
100 Мбит
/с.
Желтый сигнал указывает на подключение к сети со скоростью 1 Гбит
/с
(1000 Мбит/с).
Отсутствие сигнала означает
, ч т о сетевая интерфейсная
плата не обнаружила физического соединения с сетью
.
Активность
Желтый мигающий или постоянный сигнал указывает на то
, что сетевая
интерфейсная плата передает или принимает данные по сети
.
Если индикатор соединения не горит
, сетевая интерфейсная
плата не соединена с сетью
.
ПРИМЕЧАНИЕ
.
Если сетевая интерфейсная плата отключена в системной настройке
System Setup, индикаторы связи и активности будут отключены
независимо от наличия активного соединения с сетью
.
