Установка системного вентилятора.

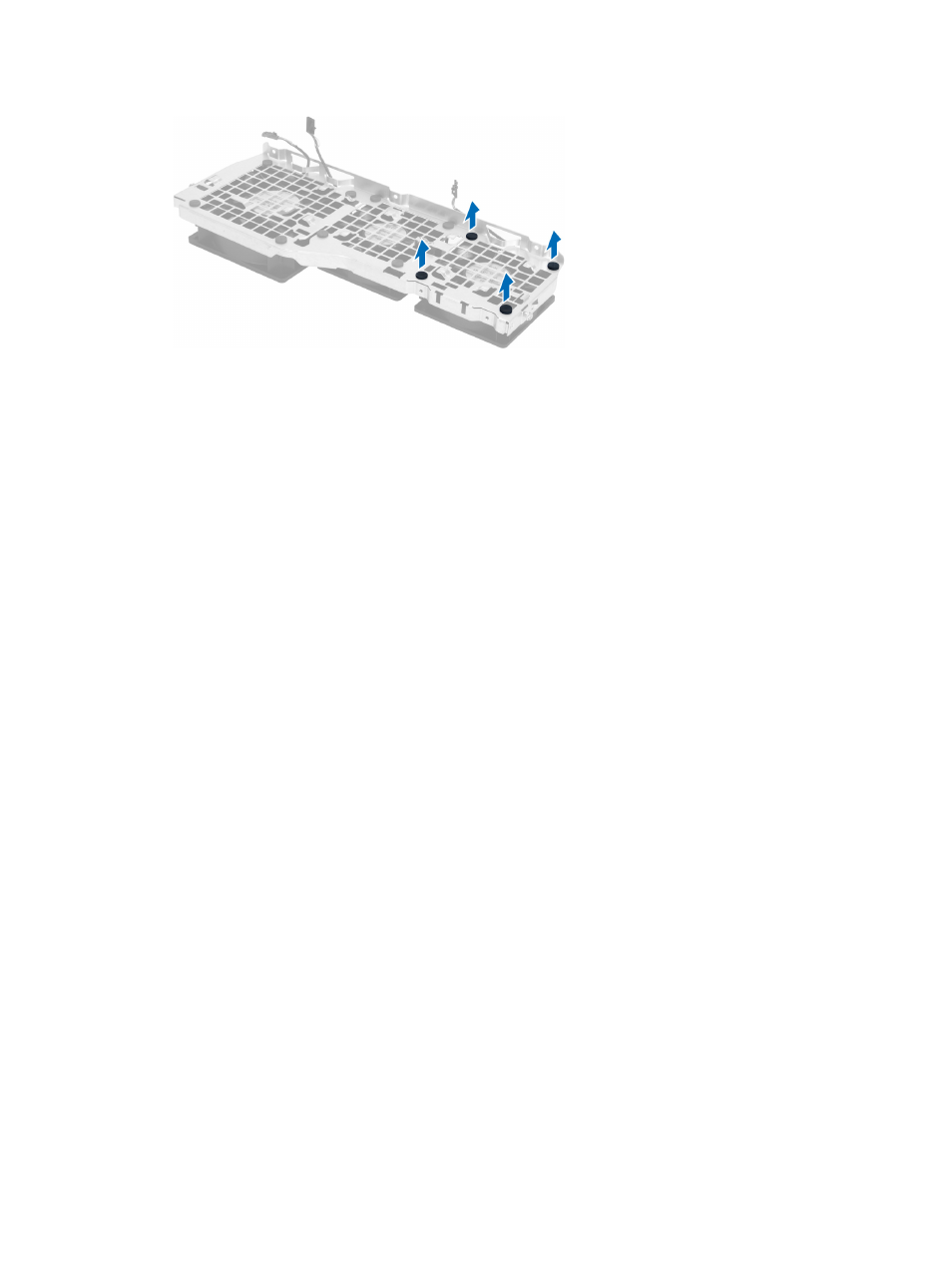

1. Затяните резиновые фиксаторы, которыми системный вентилятор крепится к модулю системного
вентлятора .
2. Подсоедините кабель системного вентилятора к модулю системного вентилятора.
3. Заверните винты, которыми модуль системного вентилятора крепится к корпусу.
4. Подсоедините кабели системного вентилятора к соответствующим разъемам на системной плате.
5. Вытяните кабели системного вентилятора через отверстие в модуле системного вентилятора в направлении
системной платы.
6. Задвиньте больший воздуховод вниз в фиксаторы таким образом, чтобы прикрепить его к модулю
системного вентилятора.
7. Задвиньте меньший воздуховод вниз в фиксаторы таким образом, чтобы прикрепить его к модулю
системного вентилятора.
8. Заверните винты, которыми скоба оптического дисковода крепится к корпусу.
9. Установите :
a) оптический дисковод
b) левую крышку
10. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение передней панели ввода-вывода и портов USB
3.0
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите переднюю крышку.
3. Отсоедините все кабели от панели ввода-вывода.
