Инструкция по эксплуатации Garmin GHP 10
Страница 15
Инструкция по установке GHP 10
15
8.
Кабель пита-
ния ECU
Блок ECU может быть подключен к источнику питания 12 – 24
В пост. тока. При необходимости удлинить этот кабель исполь-
зуйте кабель соответствующей площади сечения (стр. 10).
Черный провод из кабеля данных GHC 10 должен быть под-
ключен к той же «земле», что и этот кабель (стр. 12).
9.
Соединитель-
ный кабель
CCU/ECU
Для включения автопилота необходимо, чтобы желтый про-
вод из этого кабеля был подключен к желтому проводу из
кабеля данных GHC 10.
Если длины этого кабеля недостаточно, купите необходи-
мый удлинительный кабель (стр. 4).
Красный и синий провод из этого кабеля должны быть под-
ключены к устройству сигнализации (стр. 11).

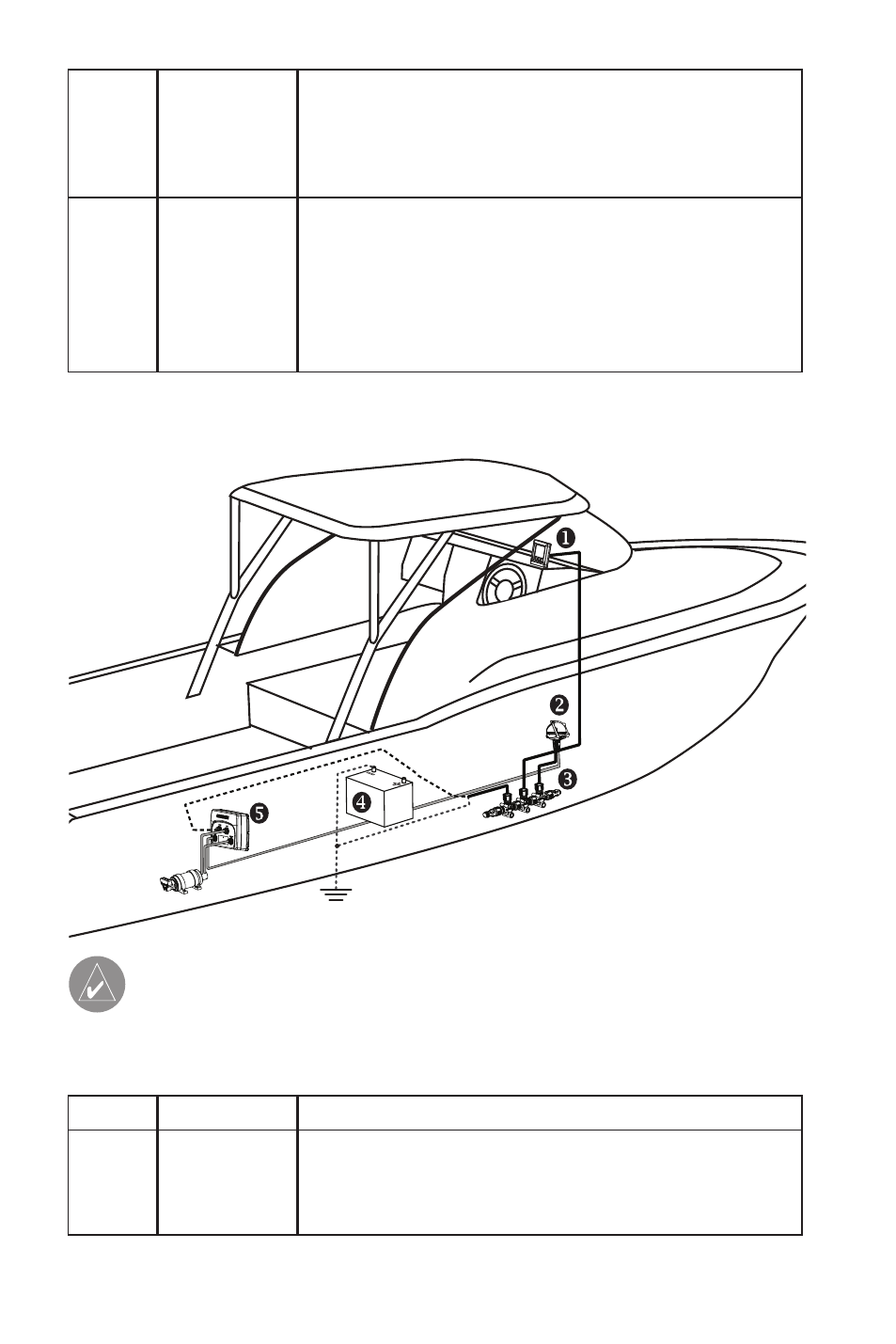

Общая схема системы с одним штурвалом
ПРИМЕЧАНИЕ: Данная схема приведена только для целей планиро-
вания. Более конкретные схемы подключения включены в подробные
инструкции по установке, прилагаемые к каждому компоненту. На этой
схеме не показаны гидравлические соединения.
Позиция Наименование
Важные замечания
1.
GHC 10
Для включения автопилота необходимо, чтобы желтый
провод из этого кабеля был подключен к желтому проводу
соединительного кабеля CCU/ECU, а черный провод был
подключен к той же «земле», что и ECU (стр. 12).
NMEA 2000 network = сеть
NMEA 2000
