Разъем адаптера переменного тока
Dell Studio™ 1555 Руководство по обслуживанию
Снятие разъема адаптера переменного тока
Установка разъема адаптера переменного тока
Снятие разъема адаптера переменного тока
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Извлеките оптический дисковод (см. раздел Извлечение оптического дисковода ).
3. Выверните винт , которым крепится разъем адаптера переменного тока.
4. Извлеките кабель адаптера переменного тока из направляющего желобка .
5. Отсоедините кабель адаптера переменного тока от разъема на системной плате .
6. Приподнимите разъем и кабель и извлеките их из основания компьютера .
Установка разъема адаптера переменного тока
1. Установите разъем адаптера переменного тока в основание компьютера .
2. Вверните обратно винт , которым крепится разъем адаптера переменного тока.
3. Уложите кабель адаптера переменного тока в направляющий желобок .
4. Подключите кабель адаптера переменного тока к разъему на системной плате .
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности корпуса компьютера (например, к задней панели).
ВНИМАНИЕ . Ремонт компьютера должны выполнять только квалифицированные специалисты . Гарантия не распространяется на
повреждения , причиной которых стало обслуживание без разрешения компании Dell™.
ВНИМАНИЕ . Во избежание повреждения системной платы извлеките основной аккумулятор (см. раздел Подготовка к работе с
внутренними компонентами компьютера ) перед началом работы с внутренними компонентами компьютера.

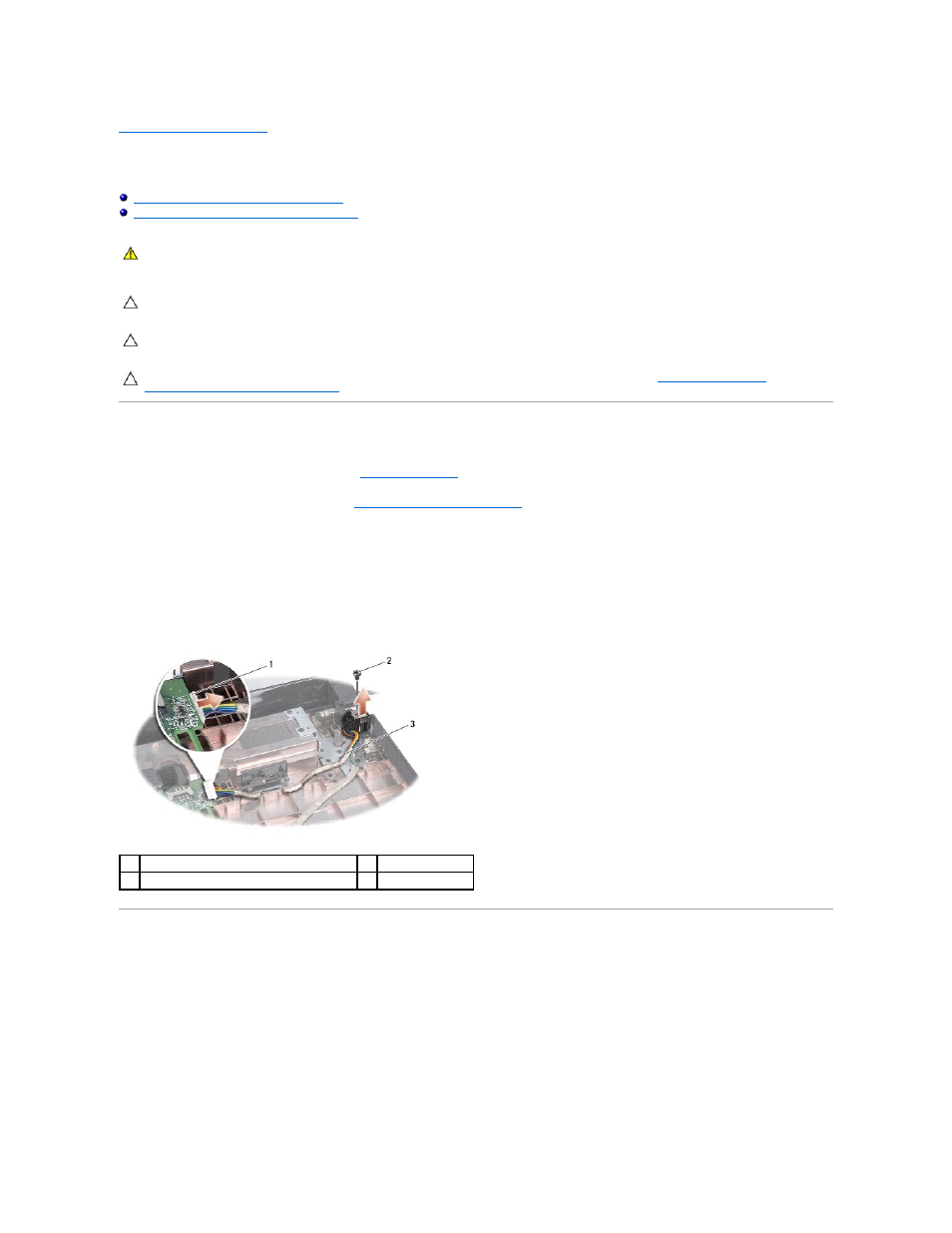

1 разъем кабеля адаптера переменного тока 2 винт
3 укладка кабеля
