Установка и снятие компонентов

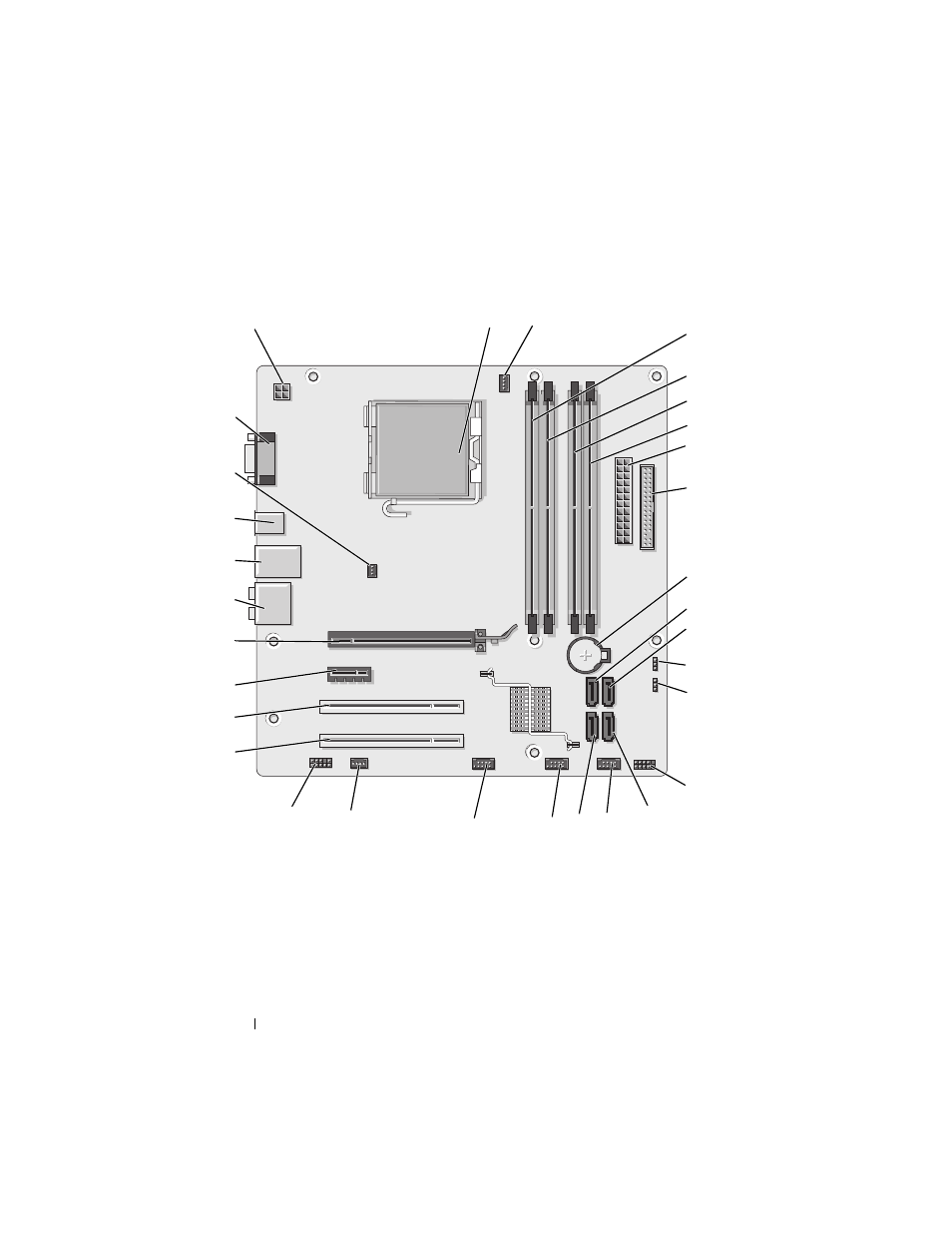

Элементы системной платы
1
гнездо процессора ()
2
разъем вентилятора
процессора
(CPU_FAN)
3
разъем модуля
памяти
(DIMM_1)
4
разъем модуля
памяти (DIMM_2)
5
разъем модуля
памяти (DIMM_3)
6
разъем модуля
памяти (DIMM_4)
7
основной разъем
питания
(ATX_POWER)
8
разъем дисковода
гибких дисков
(FLOPPY)
9
Гнездо аккумулятора
1
3
20
21
11
13
2
15
22
19
16
24
26
30
4
7
8
18
25
27
28
29
5
6
14
31
9
10
17
23
12
