Dell Vostro 130 - Инструкция (Страница 15)

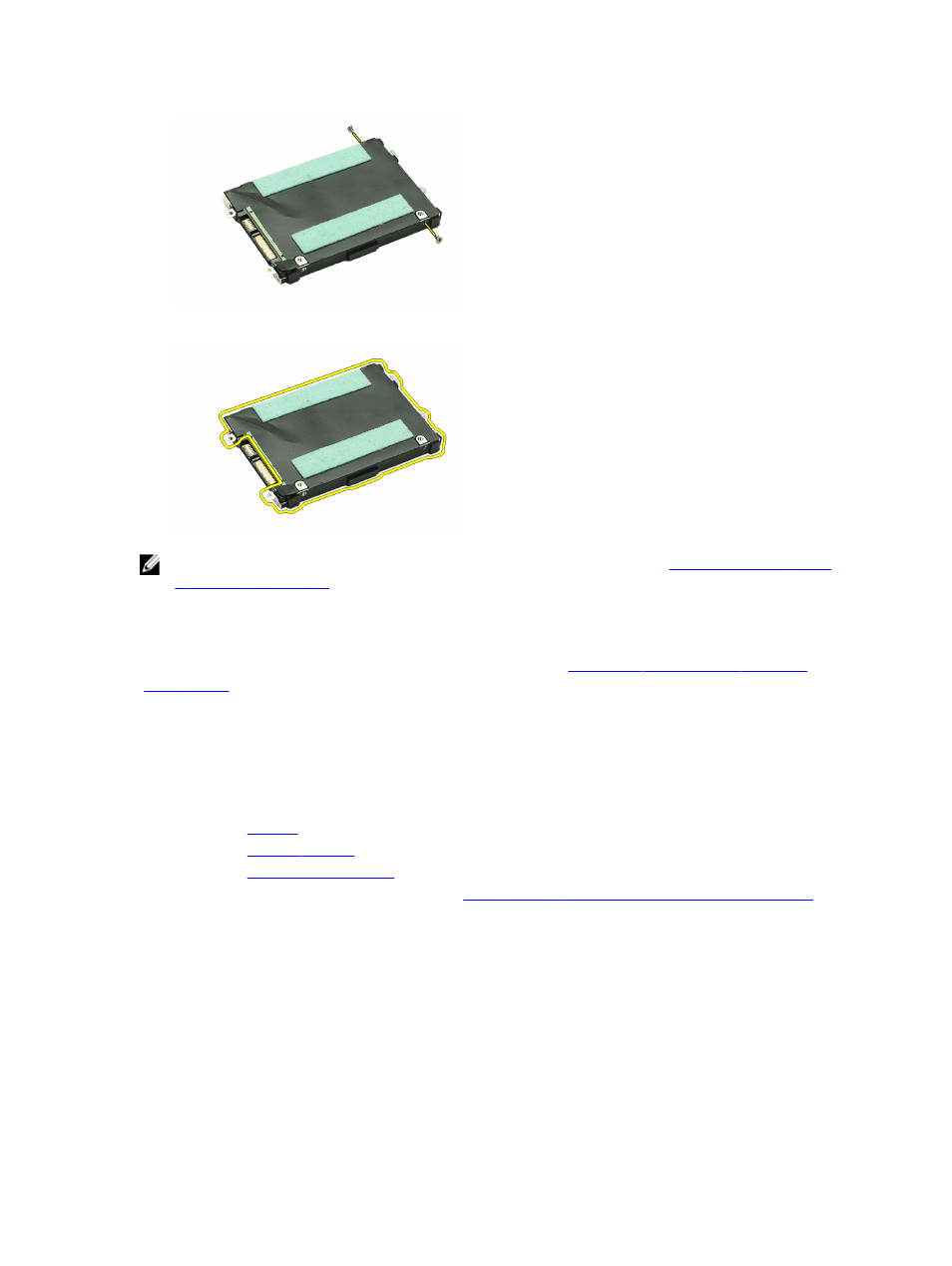

10. Выньте жесткий диск из каркаса жесткого диска.
ПРИМЕЧАНИЕ : Чтобы установить звуковую плату и жесткий диск, см. раздел Установка жесткого диска
и звуковой платы в сборе .
Установка жесткого диска и звуковой платы в сборе
Чтобы извлечь или найти жесткий диск и звуковую плату, см. раздел Извлечение жесткого диска и звуковой
платы в сборе .
1. Прикрепите каркас жесткого диска к жесткому диску.
2. Затяните винты, которыми каркас жесткого диска крепится к жесткому диску.
3. Подсоедините звуковую плату к жесткому диску.
4. Затяните винты, которыми звуковая плата и жесткий диск крепятся к корпусу компьютера.
5. Подсоедините кабель передачи данных жесткого диска и кабель динамика к звуковой плате.
6. Установите батарею .
7. Установите нижнюю крышку .
8. Установите карту Secure Digital (SD) .
9. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
15
