5.
Проверьте устройство и принадлежности на наличие повреждений
. О любых обнаруженных повреждениях следует немедленно сообщить.
Монтаж устройства
Следующие инструкции по монтажу относятся к устройствам
PowerConnect 3424/P и PowerConnect 3448/P. Консольный порт находится на задней
панели
. Разъемы питания расположены на задней панели. Присоединение источника резервного питания (RPS) не является обязательным, но
рекомендуется
. Разъем RPS располагается на задней панели устройства.
Монтаж в стойке
1.
Расположите поставляемый монтажный кронштейн на одной стороне устройства так
, чтобы монтажные отверстия на устройстве совпадали с
монтажными отверстиями на кронштейне
.
На следующем рисунке показано
, где монтировать кронштейны.

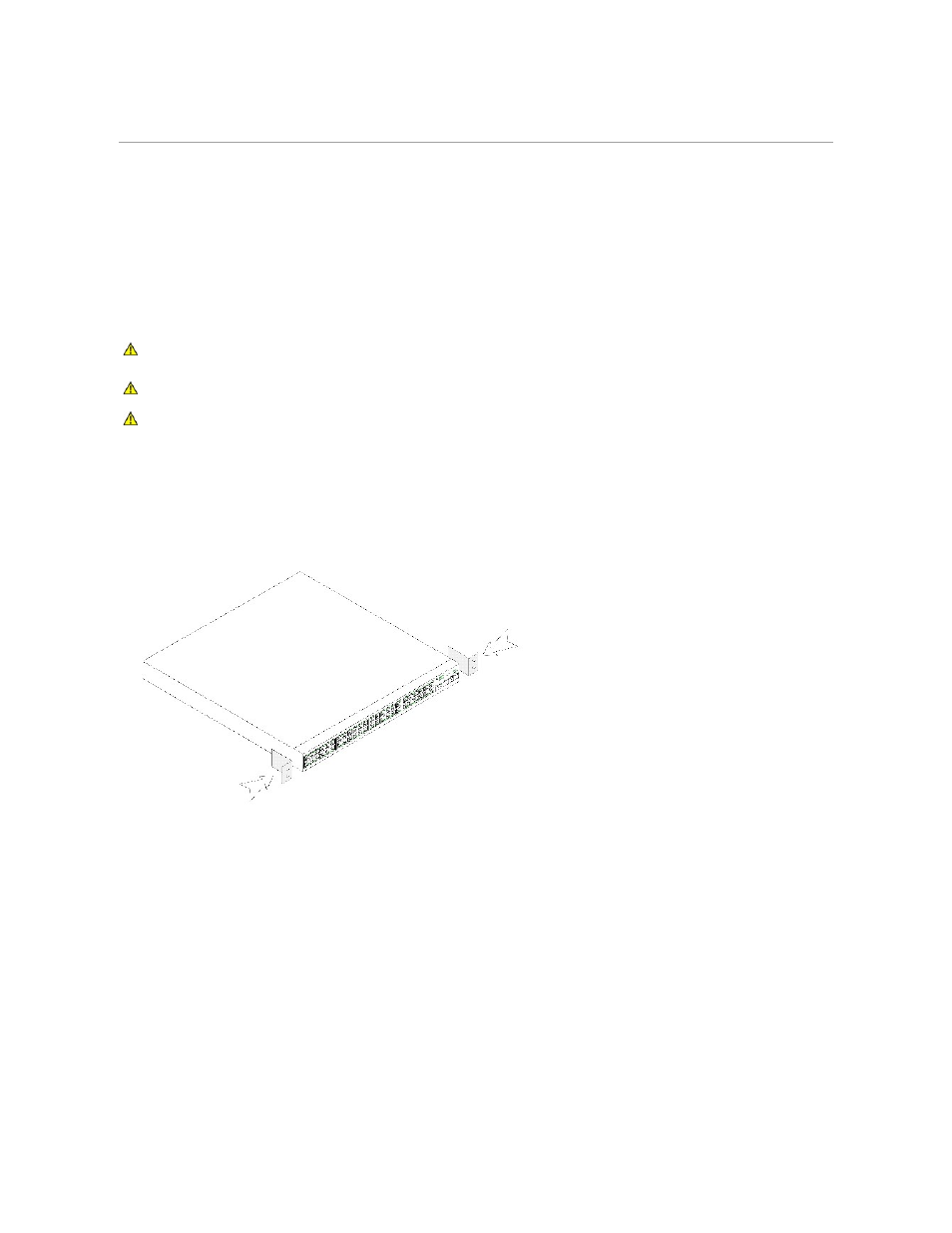

Рисунок
3-1. Установка кронштейнов при монтаже в стойку
2.
Вставьте прилагаемые винты в монтажные отверстия в стойке и закрепите их отверткой
.
3.
Повторите действия для кронштейна с другой стороны устройства
.
4.
Установите устройство в
48.26-см (19-дюймовую) стойку, при этом следите за тем, чтобы монтажные отверстия на устройстве совпадали с
монтажными отверстиями на стойке
.
5.
Закрепите устройство на стойке с помощью винтов стойки
(не поставляются). Затяните нижнюю пару винтов до того, как затягивать верхнюю
пару винтов
. Убедитесь, что вентиляционные отверстия не закрыты.
Установка на плоской поверхности
Необходимо установить устройство на плоскую поверхность
, если оно не будет монтироваться в стойку. Поверхность должна выдерживать вес
устройства и отходящих от него кабелей
.
1.
Прикрепите самоклеющиеся резиновые ножки на каждом отмеченном участке на нижней стороне блока
.
2.
Установите устройство на плоскую поверхность
, предусмотрев зазоры по 5,08 см (2 дюйма) с каждой стороны и 12,7 см (5 дюймов) с задней
стороны
.
3.
Убедитесь
, что в месте установки устройства обеспечена достаточная вентиляция.
ПРЕДУПРЕЖДЕНИЕ
.
Прочитайте инструкции по технике безопасности при работе с устройствами
, которые подключаются к коммутатору, в
документе Информационное руководство по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед установкой устройства в стойку или в шкаф отсоедините от него все кабели
.
ПРЕДУПРЕЖДЕНИЕ
.
При монтаже нескольких устройств в стойку начинайте устанавливать их снизу вверх
.
