Снятие панели дисплея – Инструкция по эксплуатации Dell Precision M2300
Страница 14
4.
Выверните шесть винтов с буртиком
M2,5 x 5 мм с передней стороны лицевой панели.
5.
Начиная с внешнего края верхней части лицевой панели
, с помощью пальцев вдавите панель, чтобы высвободить ее из зажимов. Затем
высвободите боковые края лицевой панели
, отводя лицевую панель вверх или в сторону от панели дисплея. При необходимости используйте
пластмассовую палочку
, чтобы извлечь уголки лицевой панели из панели дисплея.
Снятие панели дисплея
1.
Выполните инструкции в разделе
Перед началом работы
.
2.
Снимите дисплей в сборе
).
3.
Снимите лицевую панель дисплея
(смотрите раздел
).
4.
Выверните три винта
M2 x 3 мм, расположенные с обеих сторон панели дисплея.

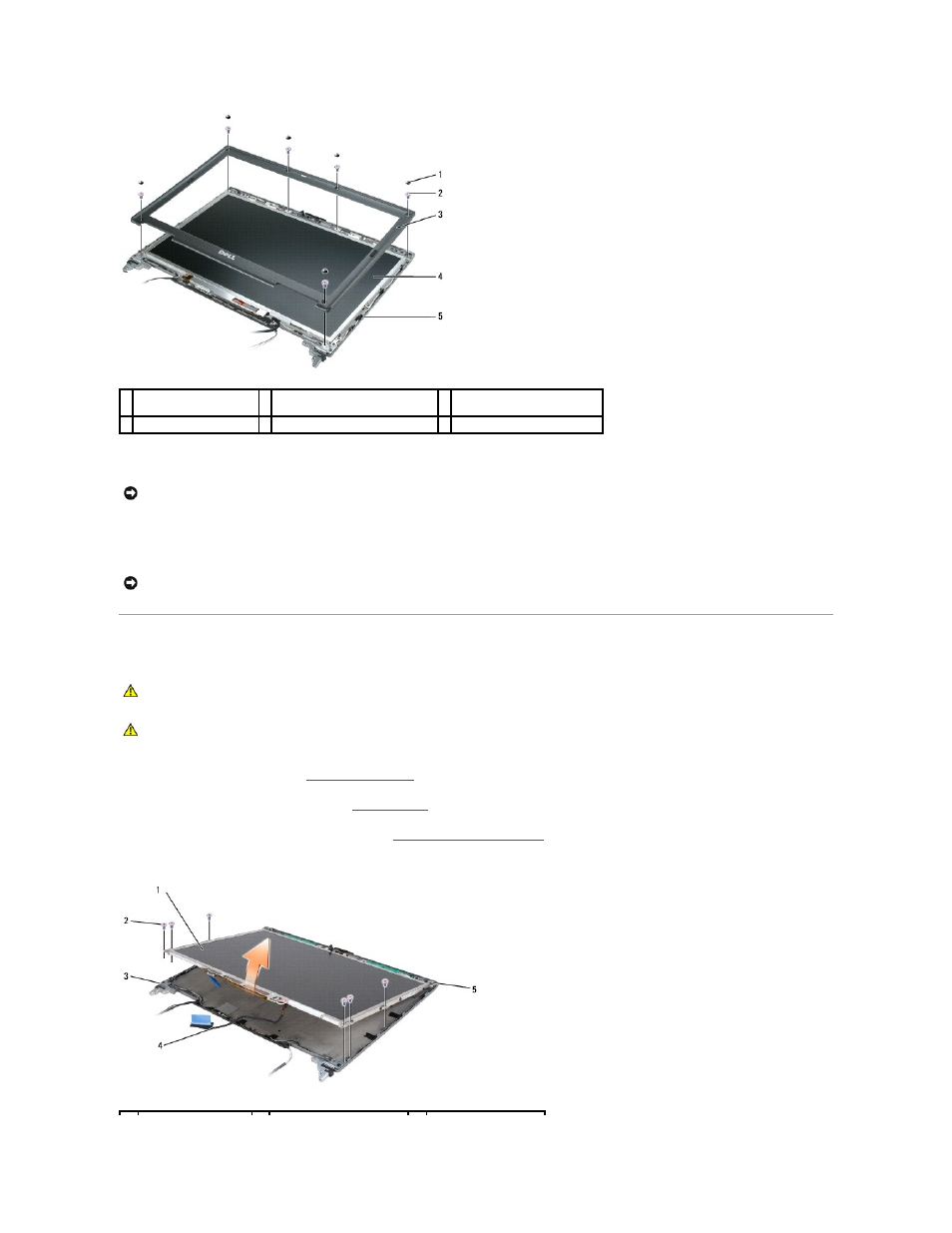

1 крышки винтов/упоры
дисплея
(6)
2 винты с буртиком M2,5 x 5 мм (6)
3 лицевая панель дисплея
4 панель дисплея
5 верхняя крышка
ЗАМЕЧАНИЕ
.
Осторожно отделите лицевую панель от верхней крышки
, чтобы не повредить лицевую панель.
ЗАМЕЧАНИЕ
.
Во избежание повреждения компьютера во время обратной установки лицевой панели дисплея убедитесь
, что кромки лицевой
панели совмещены с кромками верхней крышки
, а затем слегка надавите на лицевую панель, чтобы она встала на место по всему периметру
верхней крышки
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
описанные в Информационном руководстве по продуктам марки Dell™.
ПРЕДУПРЕЖДЕНИЕ
.
Заземлитесь для предотвращения возникновения электростатического разряда
, надев антистатический браслет или
периодически прикасаясь к некрашеной металлической поверхности
(например, к разъему на задней панели компьютера).
