Компоненты системной платы

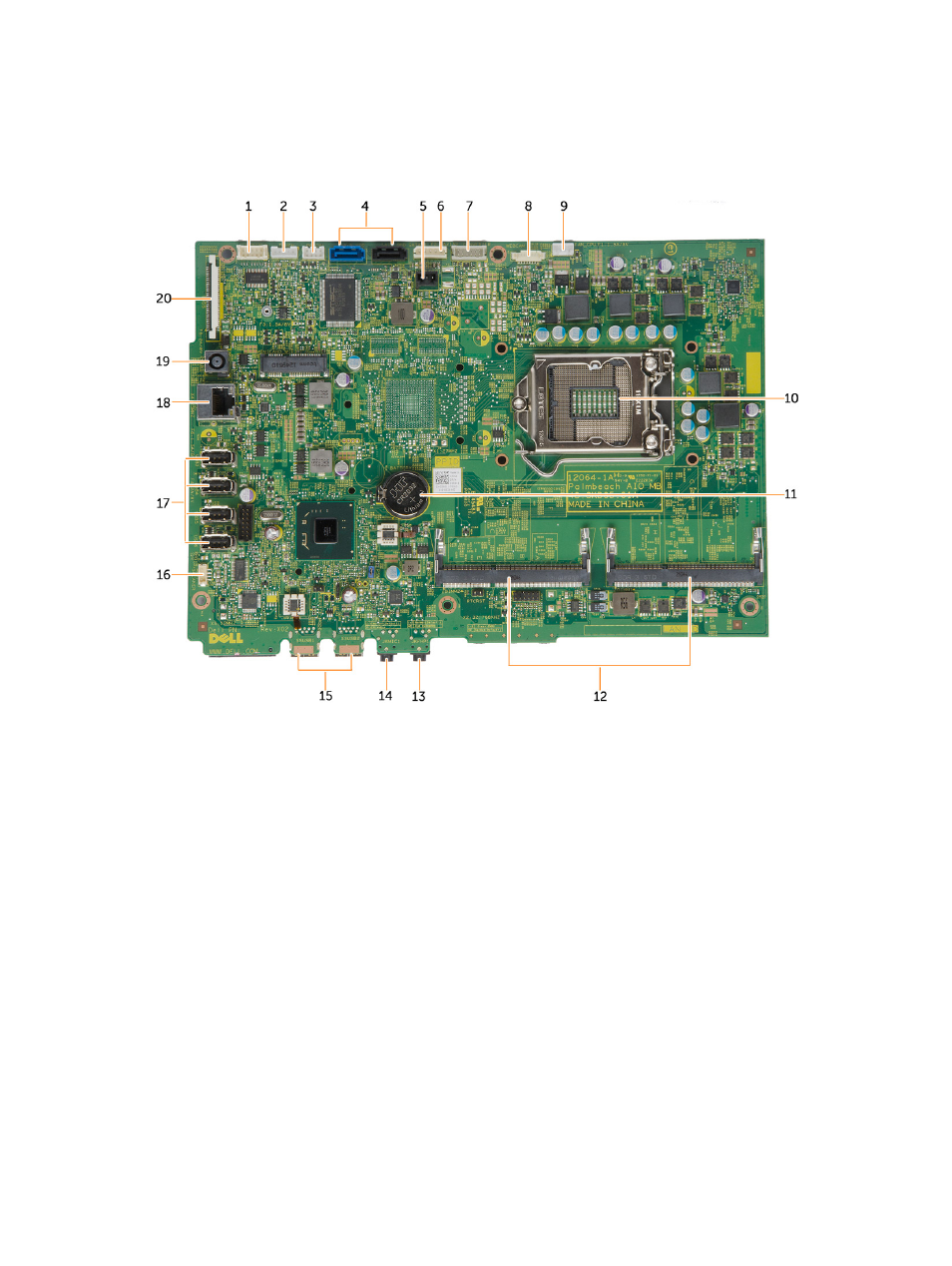

Рисунок 1. Компоненты системной платы
1. разъем последовательного порта
2. разъем платы сенсорного экрана
3. разъем платы светодиодных индикаторов
4. разъемы SATA
5. разъем датчика вскрытия корпуса
6. разъем питания жесткого диска/оптического
привода
7. разъем платы преобразователя
8. разъем камеры
9. разъем системного вентилятора
10. гнездо ЦП
11. батарея типа «таблетка»
12. слоты модулей памяти SO-DIMM (2)
13. разъем для наушников
14. разъем для микрофона
15. разъемы USB 3.0 (2)
16. разъем динамика
17. разъемы USB 2.0 (4)
18. сетевой разъем
19. разъем питания постоянным током
20. Разъем LVDS
