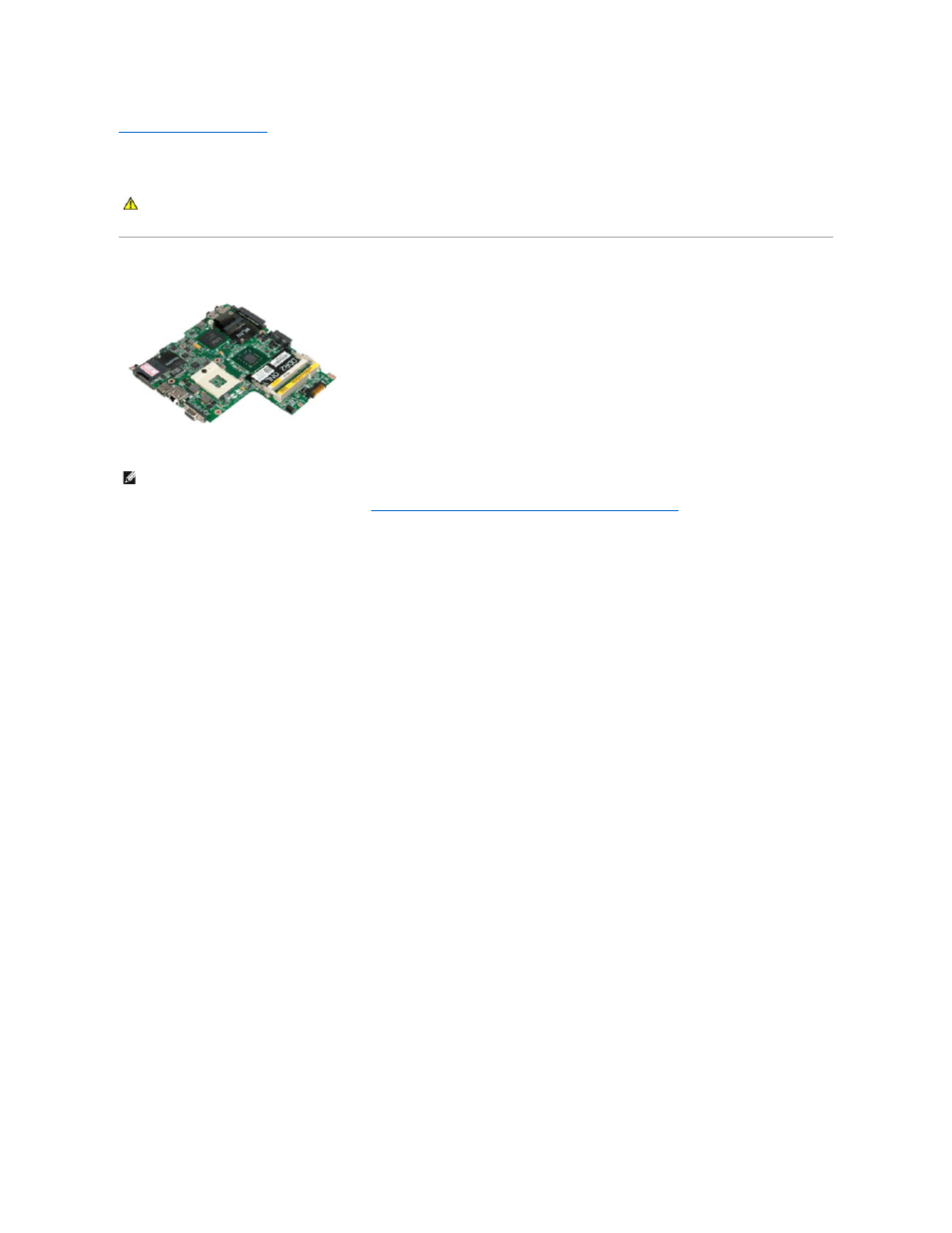

Системная плата
Руководство по обслуживанию Dell™ Vostro™ 1220
Извлечение системной платы
1. Следуйте процедурам , приведенным в разделе Перед началом работы с внутренними компонентами компьютера .
2. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.
3. Извлеките аккумулятор , снимите крышку петель дисплея и клавиатуру, извлеките оптический дисковод, модуль ЖК-дисплея, подставку для рук,
модуль Bluetooth®, модуль TPM, жесткий диск, плату панели ввода/вывода и вентилятор системной платы.
4. Отсоедините от системной платы кабель динамика .
5. Отсоедините кабель питания от системной платы .
6. Выкрутите три винта , которыми системная плата крепится к нижней пластмассовой части корпуса.
7. Осторожно переверните системную плату .
8. Выкрутите винт , который крепит кабель заземления модема.
9. Приподнимите модем и снимите его с системной платы .
10. Приподнимите системную плату и извлеките ее из корпуса .
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ . Для просмотра приведенных ниже иллюстраций, возможно, потребуется установить Adobe Flash Player с веб-узла Adobe.com.
