Если активизирован RAID, два индикатора на каждых салазках жестких дисков предоставляют информацию о состоянии жестких дисков SCSI. RAID
можно активизировать либо с помощью ROMB на необязательной надстроечной плате (если есть) или с помощью платы RAID, подключенной к
объединительной плате . См. Рисунок 1-2 и Taблица 1-3 . Показания индикатора включенного питания/сбоя жесткого диска контролируются
микропрограммным обеспечением объединительной платы SCSI.

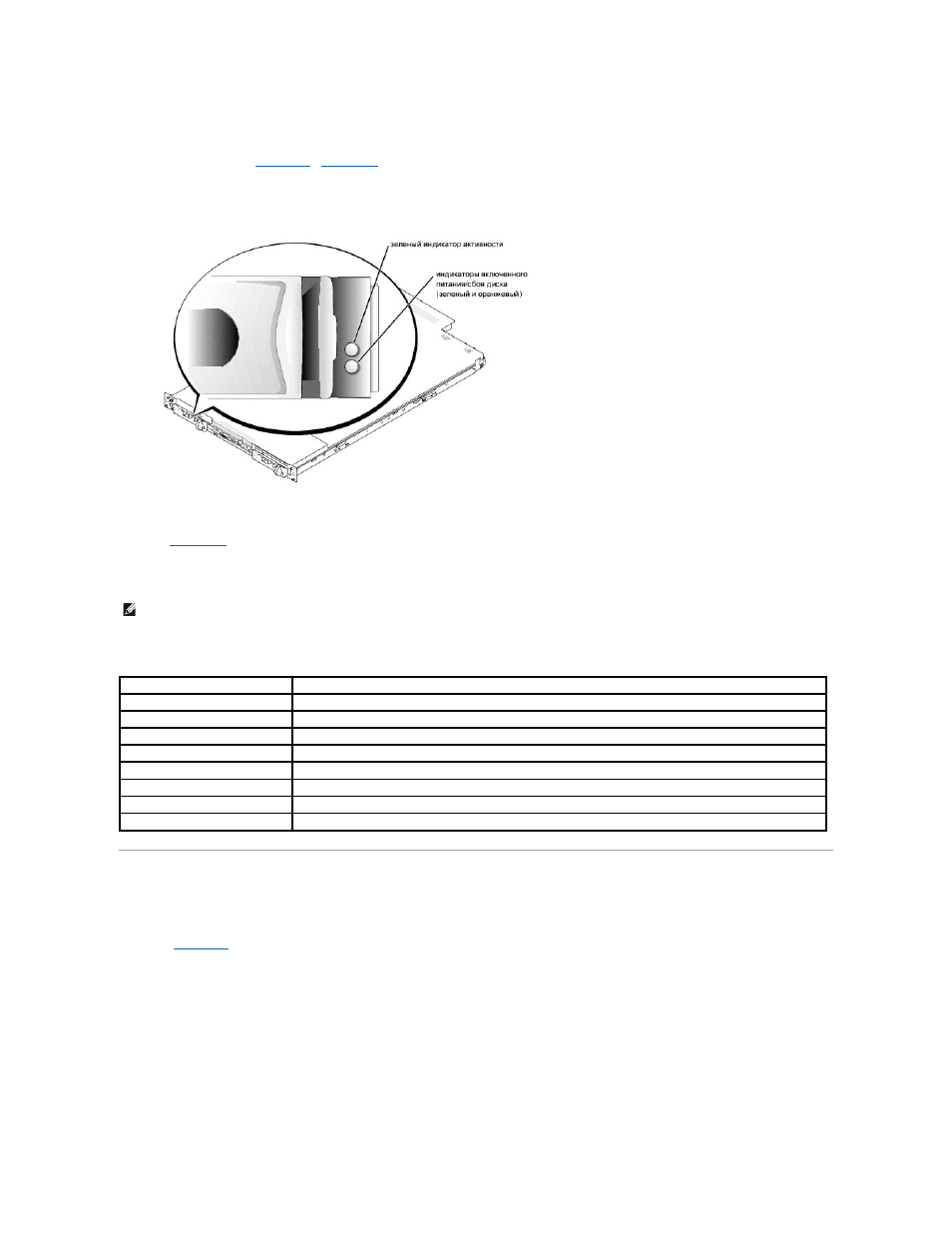

Рисунок 1-2. Индикаторы жестких дисков SCSI
В таблице Taблица 1-3 перечислены показания индикаторов дисков. Каждое показание соответствует тому или иному связанному с диском событию,
произошедшему в системе . Например, при сбое жесткого диска будет выдаваться показание "сбой диска". После того, как диск будет выбран для
удаления , будет отображено показание "диск готовится к удалению", а затем "диск готов к установке или удалению". После установки диска,
предназначенного в качестве замены , появится показание "диск готовится к работе", а затем "диск работает".
Таблица 1-3. Показания индикаторов жесткого диска
Элементы и индикаторы задней панели
На рисунке Рисунок 1-3 показаны элементы управления, индикаторы и разъемы, расположенные на задней панели системы.
Рисунок 1-3. Элементы и индикаторы задней панели
ПРИМЕЧАНИЕ : Если RAID не активно, появляется только показание индикатора "диск работает". Во время обращения системы к жесткому диску
индикатор активности диска тоже будет мигать .
Состояние Показания индикатора
Идентификация диска Зеленый индикатор включенного питания /сбоя мигает четыре раза в секунду.
Диск готовится к снятию Зеленый индикатор включенного питания /сбоя мигает два раза в секунду.
Диск готов к установке или снятию Ни один индикатор диска не горит.
Диск готовится к работе Зеленый индикатор включенного питания /сбоя светится.
Предполагается сбой диска Индикатор включенного питания /сбоя медленно мигает, чередуя зеленый свет, оранжевый свет и выключение.
Сбой диска Оранжевый индикатор включенного питания /сбоя мигает четыре раза в секунду.
Восстановление диска Зеленый индикатор включенного питания /сбоя медленно мигает.
Диск работает Зеленый индикатор включенного питания /сбоя светится.
