Дисплей в сборе
8 Осторожно поднимите упор для рук в сборе на 90 градусов, затем
снимите упор для рук в сборе с дисплея в сборе.
Установка дисплея в сборе
1 Вставьте и поместите на место упор для рук в сборе на дисплей в сборе.
2 Нажмите на шарниры дисплея и убедитесь в том, что отверстия для
винтов на шарнирах дисплея совмещены с отверстиями для винтов
упора для рук в сборе.
3 Завинтите винты, которыми дисплей в сборе крепится к упору для рук в
сборе.
4 Уложите кабели мини-платы в направляющие.
5 Вставьте кабель сенсорной панели в разъем на системной плате и
нажмите на защелку разъема, чтобы закрепить кабель.

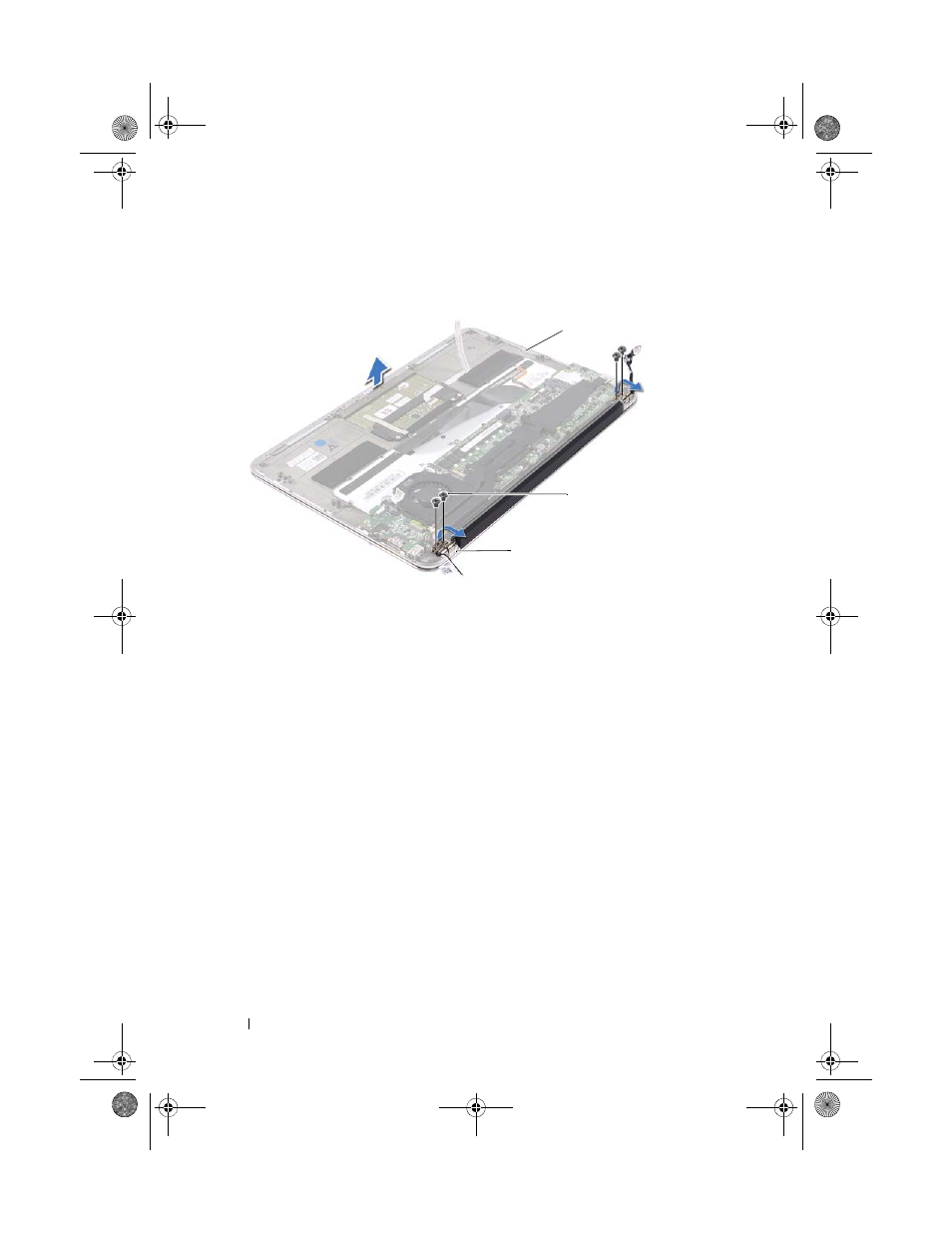

1
упор для рук в сборе
2
винты (4)
3
шарниры дисплея (2)
3
1
2
