9
3. Совместить цифру «0» на маховичке блока управления корректора
фар с меткой «●» на корпусе блока;

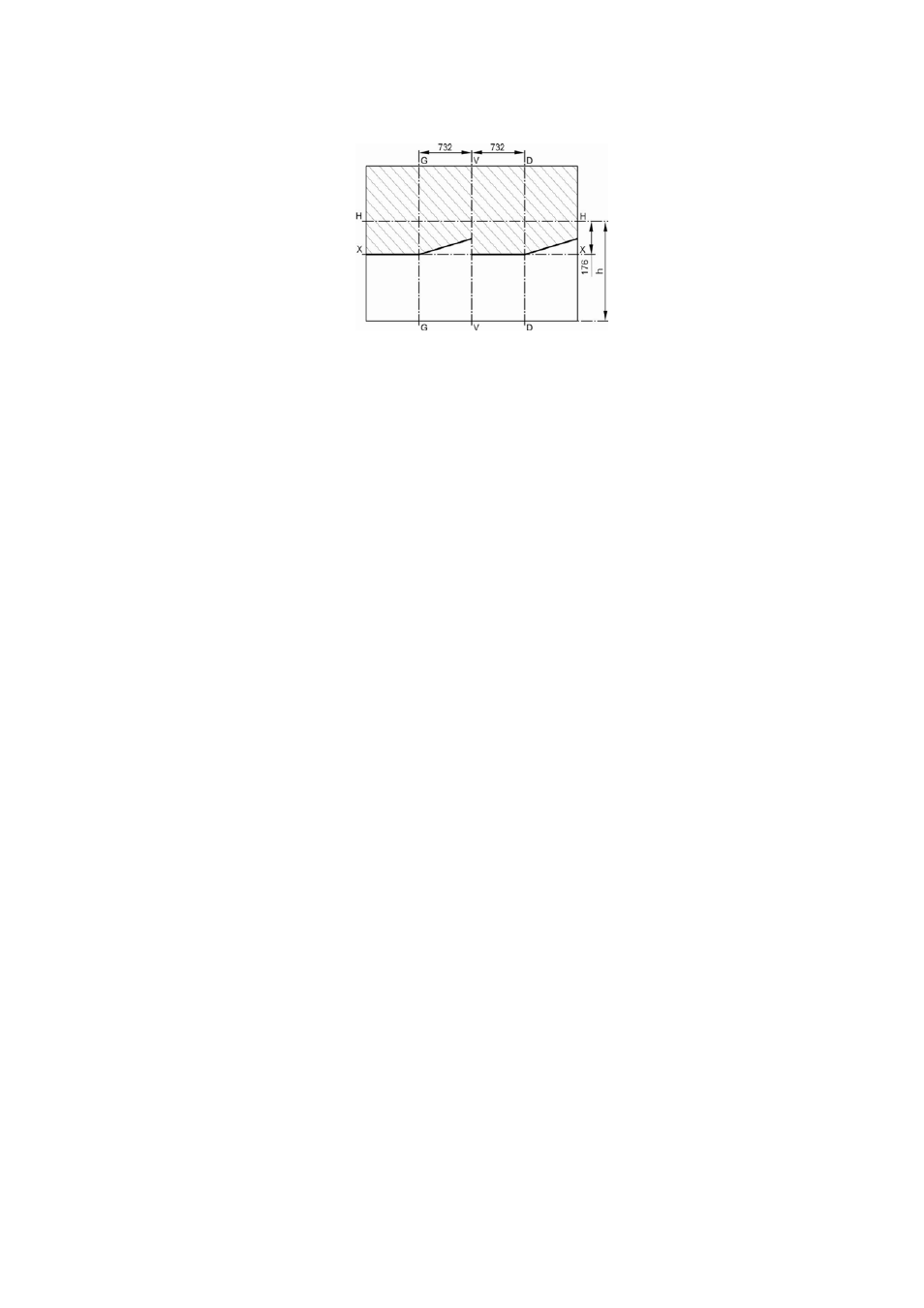

Рис. 8.5. Разметка экрана для регулировки фар:
h – высота от дороги до центра фар
4. Снять ободки с фар, отвернув винты.
5. Включить свет фар, убедиться, что у обеих фар одновременно загора-
ется дальний или ближний свет.
6. Включить ближний свет и, закрыв одну из фар, отрегулировать дру-
гую регулировочными винтами так, чтобы световое пятно располагалось, как
показано на рис. 8.5:
- регулировка световой границы в вертикальной плоскости вниз – вы-
вернуть регулировочный винт (вверху фары);
- регулировка светотеневой границы в вертикальной плоскости вверх –
завернуть регулировочный винт (вверху фары);
- регулировка светотеневой границы левой фары в горизонтальной плос-
кости вправо – левый винт отвернуть;
- регулировка светотеневой границы левой фары в горизонтальной плос-
кости влево – левый винт завернуть.
Перед началом регулировки фар ручка блока управления корректором
фар должна быть установлена в положение «0».
После этого таким же образом отрегулировать вторую фару.
7. Включить дальний свет и, закрывая поочередно фары, убедиться в
том, что яркое пятно пучка дальнего света располагается симметрично на
осевых линиях Н-Н и G-G или D-D.
Допускается отклонение в горизонтальных и вертикальных плоскостях
точек перегибов от точек пересечения линии Х-Х с линиями G-G или D-D до
25 мм.
8. Установить и закрепить ободки фар.
Звуковой сигнальный прибор 201.3721-01 установлен с левой стороны
под бампером.
8.8. Предохранители
Комплект запасных предохранителей к автомобилю не прикладывается.
Остальное – см. основное Руководство.
