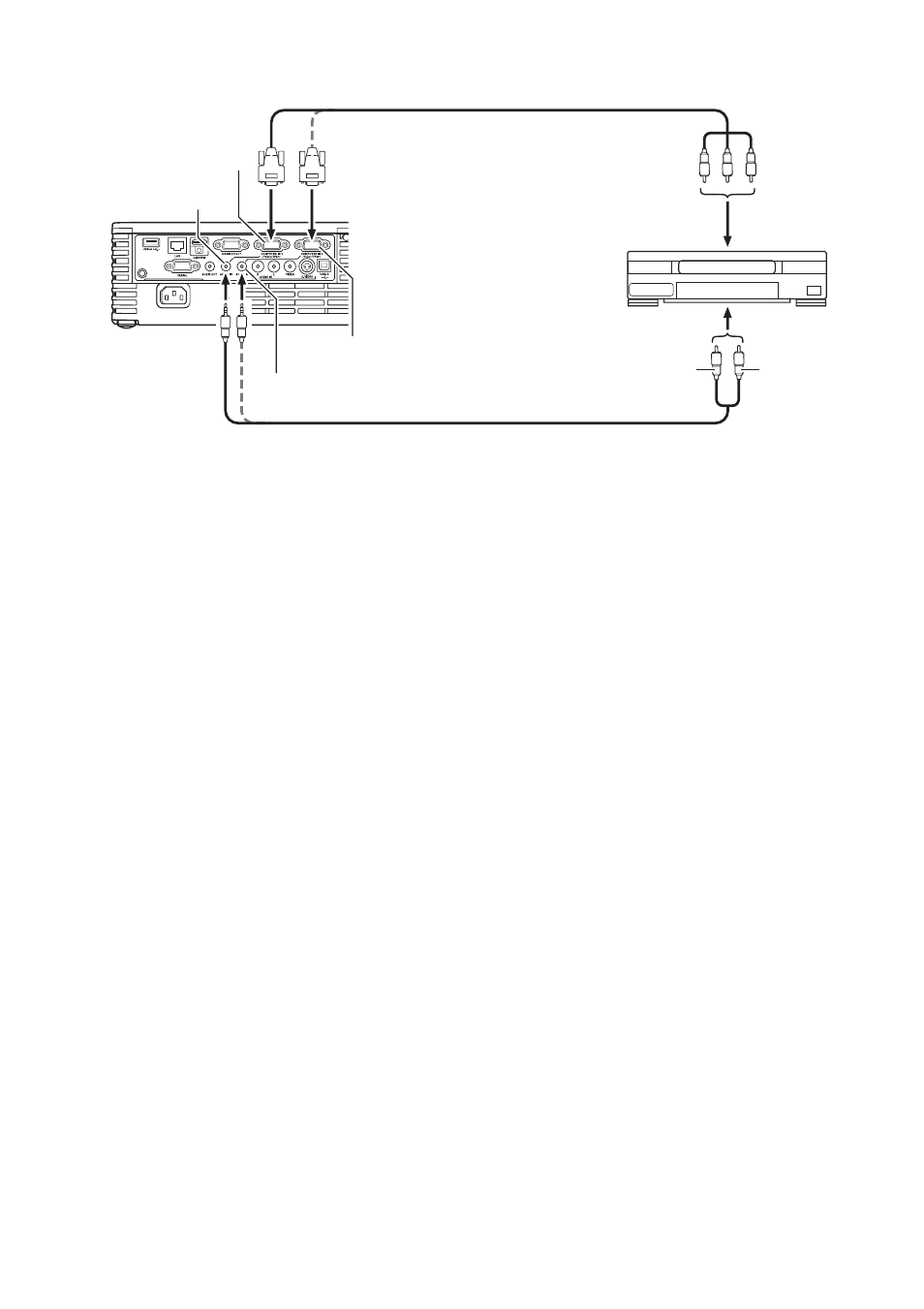

Подключение к компонентному видеовыходу
z Компонентные видеовыходы существуют в виде комплектов с 3 контактами: Y·Cb·Cr или
Y·Pb·Pr. Убедитесь в том, что цвета на штыре компонентного видеокабеля совпадают с
цветами контактов (зелёный: Y; синий: Cb/Pb; красный: Cr/Pr).
z Поддерживается только подключение к аналоговому видеовыходу.
Подключение к цифровому видеовыходу не поддерживается.
Проектор
Контакт AUDIO IN 1
Контакт COMPUTER IN 1
Стерео миништекеры Ù Аудиокабель со штепсельной вилкой
(продаётся отдельно)
Компонентный видеокабель (продаётся отдельно)
К компонентным
видеовыходам
К выходным аудио-контактам
Видеоустройство
Красный Белый
Контакт AUDIO IN 2
Контакт COMPUTER IN 2
