Элементы и индикаторы задней панели

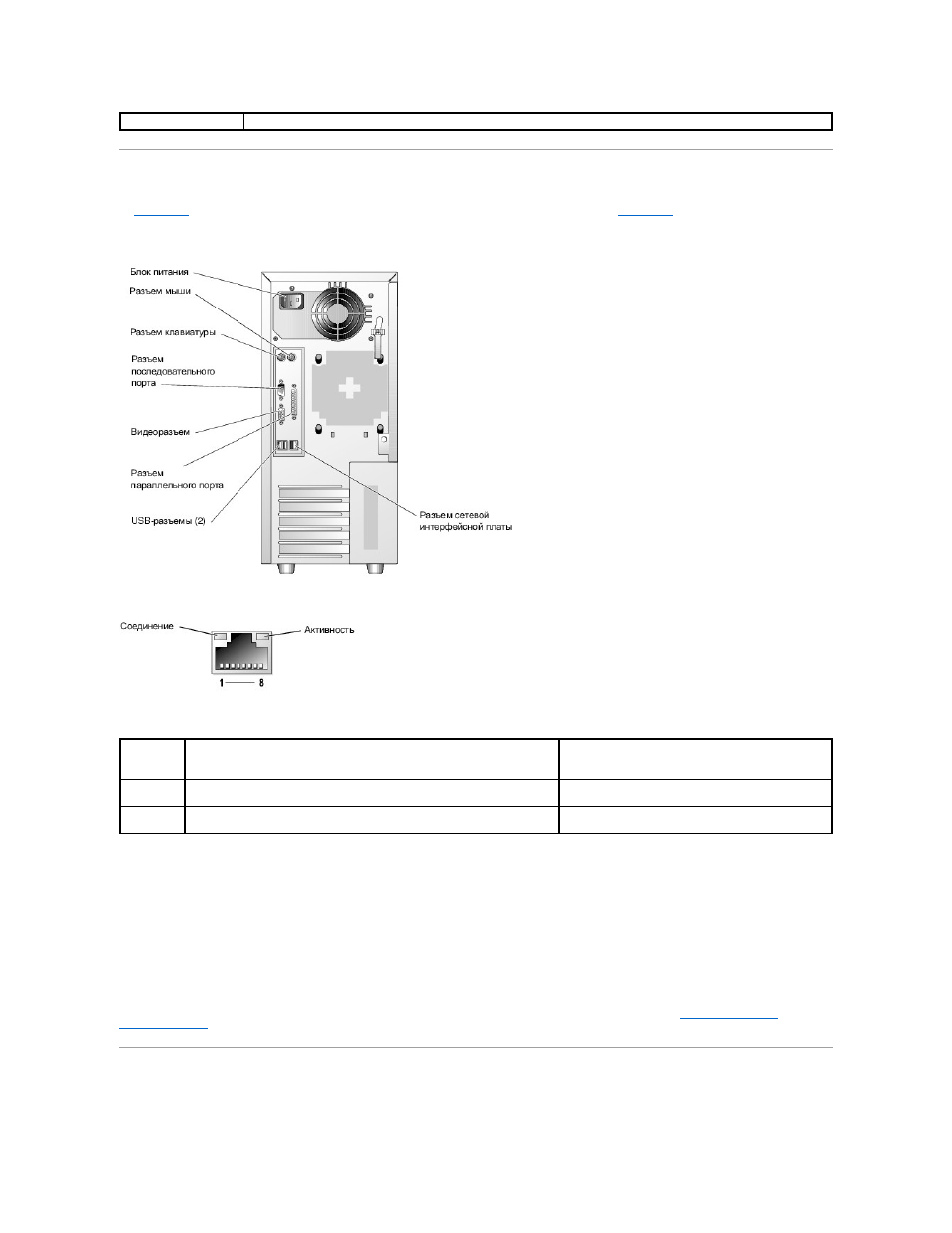

На Рисунок 1-2 показаны элементы управления и разъемы, расположенные на задней панели системы. На Рисунок 1-3 показаны индикаторы сетевой
интерфейсной платы , расположенные на задней панели.
Рисунок 1-2. Элементы и индикаторы на задней панели
Рисунок 1-3. Индикаторы сетевой интерфейсной платы
Таблица 1-2. Индикаторы сетевой интерфейсной платы
Подключение внешних устройств
Подключая к системе внешние устройства , соблюдайте следующие рекомендации:
l Для правильной работы большинства устройств необходимо подключить их к определенному разъему и установить соответствующие драйверы .
Драйверы устройств обычно поставляются с операционной системой или с самим устройством . Ознакомьтесь с инструкциями по их установке и
настройке в документации , поставляемой с устройством.
l Подключение внешних устройств допускается только при выключенной системе . Прежде чем включить систему, включите внешние устройства
(если только в документации по устройству не предписывается иное).
Более подробную информацию о разъемах см . в документе Installation and Troubleshooting Guide (Руководство по установке системы и устранению
неисправностей ). Информацию о включении, отключении и настройке разъемов и портов ввода-вывода см. в разделе " Работа с программой
настройки системы ".
Характеристики системы
l Один из следующих процессоров :
USB-разъемы Предназначены для подключения к системе устройств , совместимых с интерфейсом USB 2.0.
Индикатор Нормальная работа Состояние ошибки
Активность Мигающий жёлтый цвет означает , ч т о идет отправка или получение сетевых
данных .
Если индикатор соединения не горит , сетевая
интерфейсная плата не соединена с сетью .
Соединение Постоянный зеленый цвет означает, ч т о сетевая интерфейсная плата
поддерживает надежное соединение с партнером в сети .
Если индикатор активности не горит , сетевая
интерфейсная плата не соединена с сетью .
